18년 3회 전력공학 9번

9. 배전선로에 사고범위의 확대를 방지하기 위한 대책으로 적당하지 않은 것은?
     ① 선택접지계전방식 채택
     ② 자동고장 검출장치 설치
     ③ 진상콘덴서 설치하여 전압보상
     ④ 특고압의 경우 자동구분개폐기 설치

◆ 풀이

선택 접지 계전방식은 비접지 계통에서 사용이 됩니다.

선택접지 계전방식은 ZCT와 GPT를 조합한 구성으로 비접지계통의 다회선 선로에서 지락사고를 검출하고 고장선로만 선택하여 차단하는 방식입니다.

자동고장 검출장치는 고장을 자동으로 검출하는 장치를 이야기 하는 듯 합니다.

자동고장구분개폐기의 용도는 다음과 같습니다.

3상 4선식 다중접지 방식을 사용 하다 보니, 지락사고 시, 큰 지락 전류로 인해 단락사고 발생처럼 리클로저나 차단기가 동작헀어요. 이를 해결하기 위해서 리클로저나 차단기 부하 측에 자동구분개폐기를 설치하여 자동으로 고장 구간을

분리 하였습니다.

진상용 콘덴서는 역률을 개선하기 위한 설비로 사고확대 방지와는 무관한 설비 입니다. 부하에 병렬로 연결하여 사용을 하고, 전압강하의 개선에도 도움이 되는

설비 입니다. 정답은 ③이 되겠습니다.

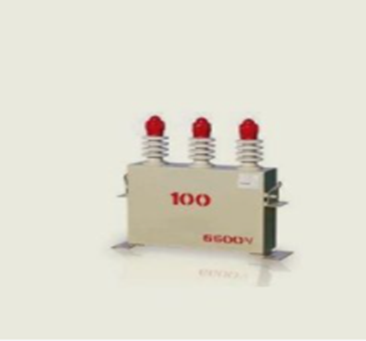

전력용 콘덴서 출처 : 삼화엔지니어링
