안녕하세요. 기버보이 입니다. 새해가 벌써 3주가량 지났어요. 22년 기사시험 일정을 공유드릴께요. 1월24일부터 1월 27일까지 1회차 시험이 예정되어 있습니다. 나머지 일정도 아래 캡쳐사진 확인하시구요. 전기기사는 22년 3회차부터 CBT가 적용된다고 합니다. 22년 1회와 2회는 손으로 푸는 PBT이고요. CBT시험은 시험끝남과 동시에 합격여부가 나온다고 합니다. CBT는 문제은행식으로 배분다고 하는데 합격률은 개인차나 운도 작용할 듯 싶어요. 원서접수 기간은 항상 체크해두시고 올해 꼭 좋은 결과 가져가시길 기원합니다.

1. 송배전 선로에서 도체의 굵기는 같게 하고 도체간의 간격을 크게 하면 도체의 인덕턴스는? ① 커진다. ② 작아진다. ③ 변함이 없다. ④ 도체의 굵기 및 도체간의 간격과는 무관하다. (풀이)이 문제는 송전선로의 인덕턴스와 각 구소요소의 영향에 대한 의미를 묻는 문제 입니다. 공식을 많이 보시고 눈에 익숙해지는 것을 추천 드립니다. 무리하게 외우려고 할 필요는 없어요. 아래표에서 인덕턴스의 간격이 커지게 되면 L과 D의 관계가 비례 관계이기 때문에 D가 커지게 되면 L도 커지게 됩니다. 참고로 캐패시턴스는 인덕턴스와 반대 개념이라는 것도 잊지 마세요. 즉, C와 D는 반비례 관계 입니다. D가 커지게 되면 C는 작아지는 거예요. 정답은 ①번 입니다.

15. 최근에 우리나라에서 많이 채용되고 있는 가스절연개폐설비(GIS)의 특징으로 틀린 것은? ① 대기 절연을 이용한 것에 비해 현저하게 소형화 할 수 있으나 비교적 고가이다. ② 소음이 적고 충전부가 완전한 밀폐형으로 되어 있기 때문에 안정성이 높다. ③ 가스 압력에 대한 엄중 감시가 필요하며 내부 점검 및 부품 교환이 번거롭다. ④ 한랭지, 산악 지방에서도 액화 방지 및 산화 방지 대책이 필요 없다. ◆ 풀이 GIS(Gas Insulated Switchgear)에 대한 설명이네요. SF6가스를 통해 절연을 하고, 고전압, 대용량 규모의 전력설비에 사용이 됩니다. 기름, 공기, 진공 등을 이용한 절연 대비 절연능력이 뛰어난 SF6를 사용하고요. 이를 통해서 설비 구축 면적을 줄이고, 장비를 소형화 구현..

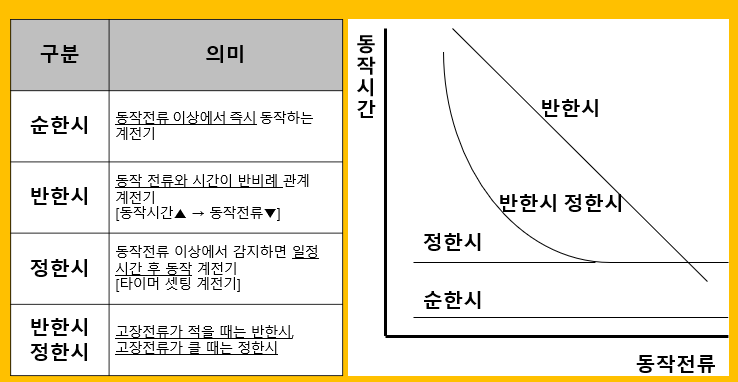

14. 최소 동작 전류 이상의 전류가 흐르면 한도를 넘은 양(量)과는 상관없이 즉시 동작하는 계전기는? ① 순한시 계전기 ② 반한시 계전기 ③ 정한시 계전기 ④ 반한시 정한시 계전기 ◆ 풀이 이번 문제는 보호 계전기의 동작특성을 묻는 문제네요. ACB, VCB, GCB 등 용량 큰 차단기들은 자체적으로 이상전류를 차단할 수 없어요. 그래서 계전기를 설치/설정한 후 과전류나 기타 특정조건에서 차단기를 트립 시킬 수 있게 합니다. 각 계전기는 그 동작특성은 아래와 같아요. 정답은 ① 이지만, 각 특성이나 곡선도 눈여겨보도록 하세요. 참고로 반한시 순한시라는 계전기는 없어요. 왜냐하면 반한시 정한시계전기가 시간설정을 0로 하면 순한시 특성이 나오기 때문이예요.

11. 송전전력, 송전거리, 전선의 비중 및 전력손실률이 일정하다고 하면 전선의 단면적 A[mm2]와 송전전압 V[kV]와의 관계로 옳은 것은? ① A ∝ V ② A ∝ V2 ③ A ∝ 1/√V ④ A ∝ 1/V2 ◆ 풀이 이 문제는 전력손실률 공식을 알아야 답을 구할 수 있어요. 우선은 정석 풀이 후, 암기법으로 알려 드리도록 하겠습니다. 과정이 복잡해 보이네요. 저항을 저항률과 연관된 공식도 알아야 되고, 3상선로의 전력손실도 알아야 되고요. 전력공학에서 별도의 조건이 없으면 전압은 선간 전압 입니다.

10. 화력발전소에서 재열기의 사용 목적은? ① 증기를 가열한다. ② 공기를 가열한다. ③ 급수를 가열한다. ④ 석탄을 건조한다. ◆ 풀이 화력발전소의 구성 요소에 대한 기능을 물어보는 문제네요. 화력발전소라고 하면 연료를 태운 후, 물을 보일러에서 물을 끓이고 과열된 증기의 열에너지를 기계적 에너지로 변환하는 발전소를 말하는데요. 즉, 증기를 가지고 터빈을 돌려서 전기를 생산하는 발전소라고 생각하시면 됩니다. 화력발전의 기본사이클을 설명 드리겠습니다. 급수펌프에서 보일러로 물이 급수가 되면 보일러가 그 물을 끓이게 됩니다. 곧 보일러 내부는 끓은 물과 증기가 섞여 있는 습증기 상태가 되고요. 시간이 지나면서 점점 기체화가 되고 많은 열에너지를 가지게 됩니다. 더 높은 에너지를 얻기 위해서 과열기에서 습..

9. 배전선로에 사고범위의 확대를 방지하기 위한 대책으로 적당하지 않은 것은? ① 선택접지계전방식 채택 ② 자동고장 검출장치 설치 ③ 진상콘덴서 설치하여 전압보상 ④ 특고압의 경우 자동구분개폐기 설치 ◆ 풀이 선택 접지 계전방식은 비접지 계통에서 사용이 됩니다. 선택접지 계전방식은 ZCT와 GPT를 조합한 구성으로 비접지계통의 다회선 선로에서 지락사고를 검출하고 고장선로만 선택하여 차단하는 방식입니다. 자동고장 검출장치는 고장을 자동으로 검출하는 장치를 이야기 하는 듯 합니다. 자동고장구분개폐기의 용도는 다음과 같습니다. 3상 4선식 다중접지 방식을 사용 하다 보니, 지락사고 시, 큰 지락 전류로 인해 단락사고 발생처럼 리클로저나 차단기가 동작헀어요. 이를 해결하기 위해서 리클로저나 차단기 부하 측에 자..

8. 송전계통의 안정도 향상 대책이 아닌 것은? ① 전압 변동을 적게 한다. ② 고속도 재폐로 방식을 채용한다. ③ 고장시간, 고장전류를 적게 한다. ④ 계통의 직렬 리액턴스를 증가시킨다. ◆ 풀이 송전계통을 어떻게 하면 안정적일까? 보기를 하나씩 해석해봅시다. 전압변동이 크게 되면 부하 측이 정상적으로 운용되지 않을 거예요. 상식적으로 전압변동을 적게 해야 됩니다. 맞는 보기에요. 고속도 재폐로 방식을 채용하여 송전선로에 이상이 있으면 신속히 차단했다가 복구해야 되니까 맞는 보기 입니다. 고장시간이나 고장전류가 적어야 하는 것은 너무나 당연한 이야기 입니다. 남은 ④이 답 인데요. 직렬 리액턴스와 전력계통 공급전력이 반비례관계 이기 때문입니다.

7. 3상 송전선로에서 선간단락이 발생하였을 때 다음 중 옳은 것은? ① 역상전류만 흐른다. ② 정상전류와 역상전류가 흐른다. ③ 역상전류와 영상전류가 흐른다. ④ 정상전류와 영상전류가 흐른다. ◆ 풀이 교류전원의 사고를 파악하기 위해서, ‘대칭좌표법’이라는 방법을 사용하는데요. 대칭좌표법은 사고에 대한 전원의 성분을 영상분, 정상분, 역상분으로 따로 나누어 계산한 후 이를 중첩해 구하는 방법이라고 합니다. 이 문제는 암기가 있어야 되는데요. 아래의 표를 보고 암기하시면 눈에 들어오실 거예요. 사고의 종류에 따라서 어떠한 대칭분이 있냐고 문제에서 묻는다면? ‘지락’이라는 단어가 들어가면 볼 것도 없이 영상, 정상, 역상 모두가 있는 거고요. ‘선간 단락’사고는 정상, 역상이라고 보시고, 3’상 단락’ 사..

6. 서지파(진행파)가 서지 임피던스 Z1의 선로측에서 서지임피던스 Z2의 선로측으로 입사할 때 투과계수(투과파전압÷입사파 전압) b를 나타내는 식은? ◆ 풀이 서지파라는 것은 주로 낙뢰의 직격뢰를 말해요. 직격뢰를 통하는 입사파, 투과파, 반사파가 관련된 반사계수와 투과계수 문제를 물어보네요. 공식을 그냥 외워도 되지만 의미를 이해하면 좀 더 쉽게 공식이 외워진답니다. 입사파인 서지파가 전선에 맞게 되서 진행하다가 접속점이라는 것을 만나게 됩니다. 접속점에서 송전측과 부하측의 임피던스가 달라요. 왜냐하면 케이블도 다른 것을 사용하고 설치 환경도 다르기 때문이죠. 그래서 서지파가 임피던스가 서로 다른 지점, 접속점이나 변이점까지 오게 되면 일부는 투과하고 일부는 반사하게 됩니다. 만약 선로의 임피던스가 ..
