18년 3회 전력공학 13번

13. 반지름 r [m]이고 소도체 간격 S인 4복도체 송전선로에서 전선 A, B, C가 수평으로 배열되어 있다. 등가 선간거리가 D(m)로 배치되고 완전 연가 된 경우 송전선로의 인덕턴스는 몇 mH/km 인가?



◆ 풀이

이 문제는 다도체 방식의 L(인덕턴스)를 구하는 문제 입니다.

앞선 기출문제 5번에서 우리는 단도체 방식의 인덕턴스와 캐패시턴스를 구하는

방법을 공부했어요.

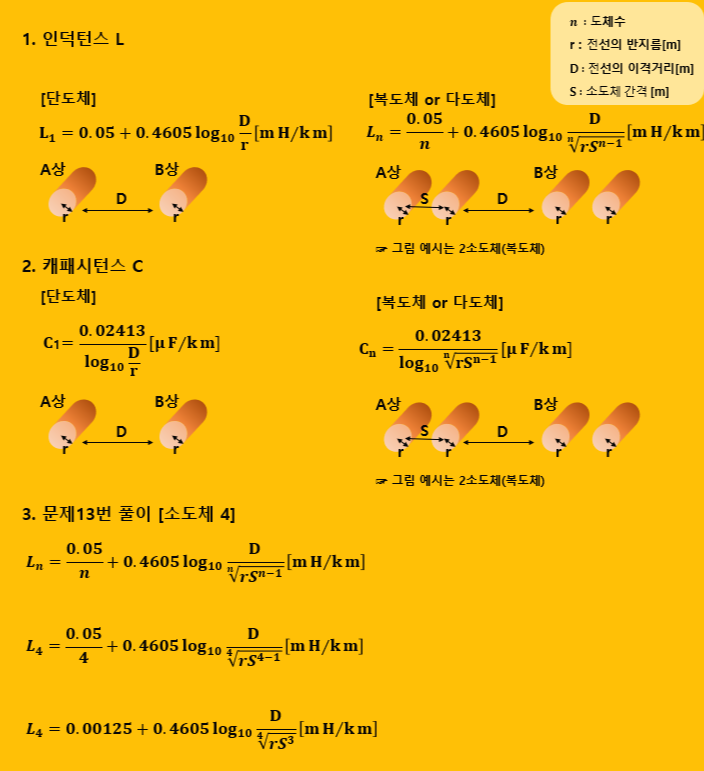

그런데, 단도체, 복도체, 다도체는 무엇일까요? 아래 표를 보면 쉽게 알 수 있어요.

한 상이 몇 개의 선(소도체수)이 구성이냐에 따라  단도체, 복도체, 다도체라 해요.

한 상에 2개의 도체는 복도체이면서 다도체 입니다.

송전선로의 인덕턴스와 캐패시턴스는 도체수에 따라서 영향을 받게 됩니다.

일단 정답은 ② 입니다. 후면에 풀이 및 의미를 기재 하겠습니다.
