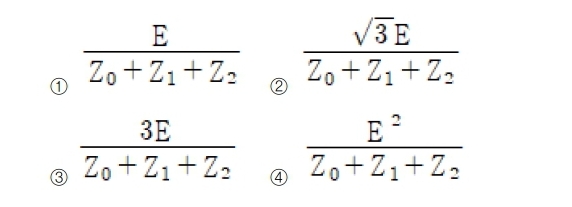

5. 3상 무부하 발전기의 1선 지락 고장 시에 흐르는 지락 전류는? (단, E는 접지된 상의 무부하 기전력이고, Z0, Z1, Z2는 발전기의 영상, 정상, 역상 임피던스이다.)
(풀이) 1선 지락 고장 시, 흐르는 지락전류를 묻는 문제입니다. 별도로 유도하는 과정을 설명드리겠지만, 조금 복잡하기도 하고, 유도하다가는 시험시간이 매우 아까우실 거예요.
Ig=3I0라는 사실을 공식처럼 알고 있으면 바로 정답인 3번을 찾을 수 있는 문제입니다.
Z0, Z1, Z2를 각각 영상, 정상, 역상 임피던스라고 부르고, 전압을 임피던스의 총합으로 나누어 준 것이 영상정류 I0가 되는 거예요.
사진이 안들어가서 계산풀이나 유도는 추후에 넣을께요
