4. 3상용 차단기의 정격 차단용량은?
① 루트3×정격전압×정격차단전류
② 루트3×정격전압×정격전류
③ 3×정격전압×정격차단전류
④ 3×정격전압×정격전류
(풀이)
정격전압은 차단기에 인가될 수 있는 계통의 최고 전압 입니다. 우리가 일반전으로 말하는 220V나 380V는 22.9kV, 154kV 등은 공칭전압이라고 하고 여기에 1.2배를 한 뒤 1.1로 나눠준게 전압이 됩니다.
그러니까 최고 허용전압이라고 보시면 되겠어요.
그런데 보기가 전부다 정격전압을 이야기 했네요.
정격차단용량을 물어봤기 때문에, 정격차단전류를 선택해주심 됩니다.
정격차단전류는 단락전류라고도 하는데요.
그래서 정답은 센스로 1번을 선택해주시면 됩니다.

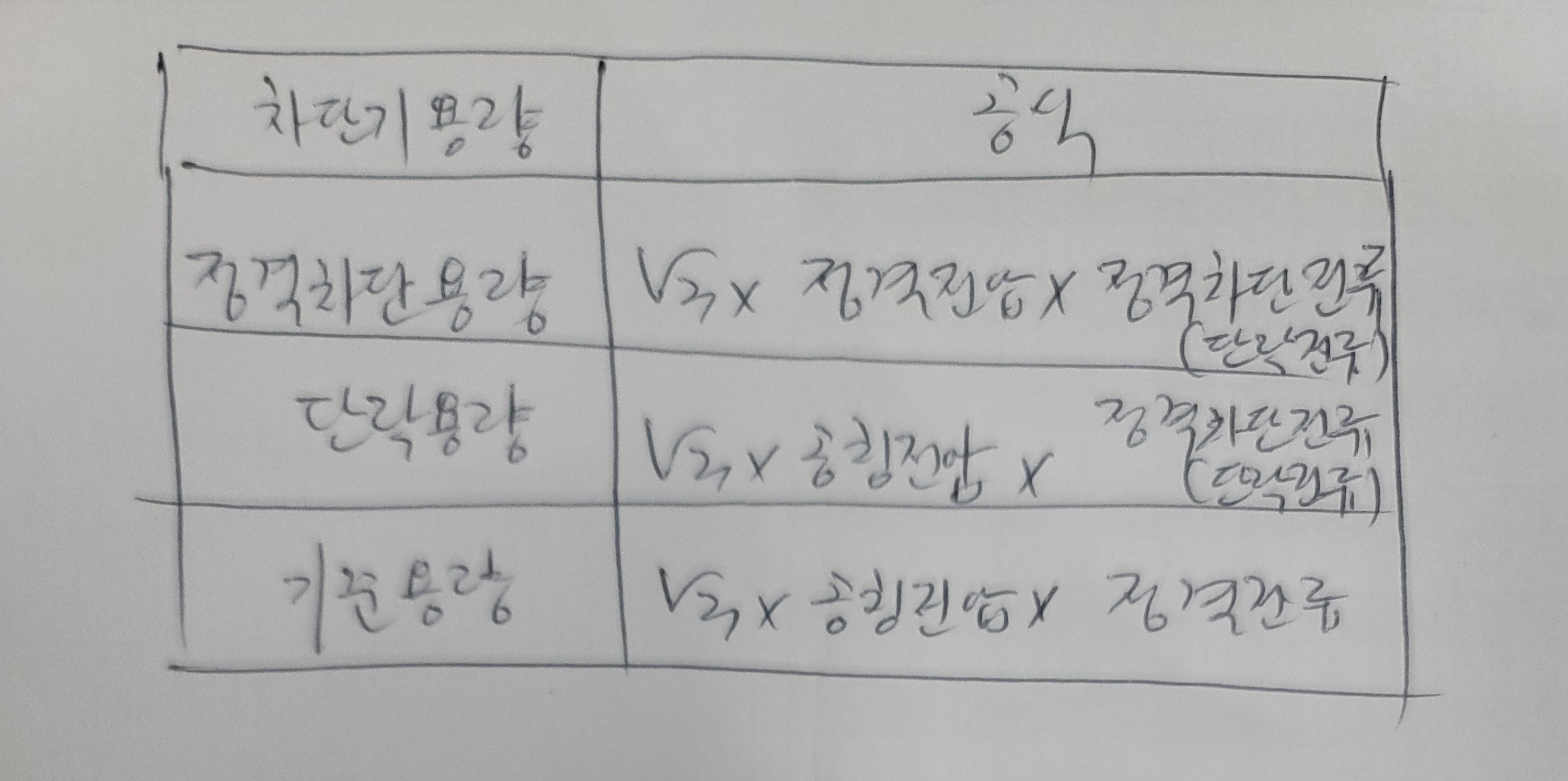

차단기용량과 관련된 사항은 정격차단용량, 단락용량, 기준용량 아래와 같아요.
참고하세요.
