21년 1회 전력공학 6번

6. % 임피던스에 대한 설명으로 틀린 것은?
    ① 단위를 갖지 않는다.
    ② 절대량이 아닌 기준량에 대한 비를 나타낸 것이다.
    ③ 기기 용량의 크기와 관계없이 일정한 범위의 값을 갖는다.
    ④ 변압기나 동기기의 내부 임피던스에만 사용할 수 있다.

(풀이) %임피던스는 정말 자주 나오는 문제 중에 하나 입니다.
계산문제도 자주 나오지만, 공식을 통해 그 의미를 묻는 문제도 자주 나오게 됩니다.
일반적으로 기준전압 대비 전압강하나가 얼마나 되는가를 묻고, 단락전류를 계산할 때 용이하게 쓰이죠.
보기 1번에서 단위를 갖지 않는다고 했습니다. %라는 개념자체가 원래 무단위를 나타냅니다. 즉, 분모와 분자의 단위가 약분이 되면서 단위가 사라지는데요.

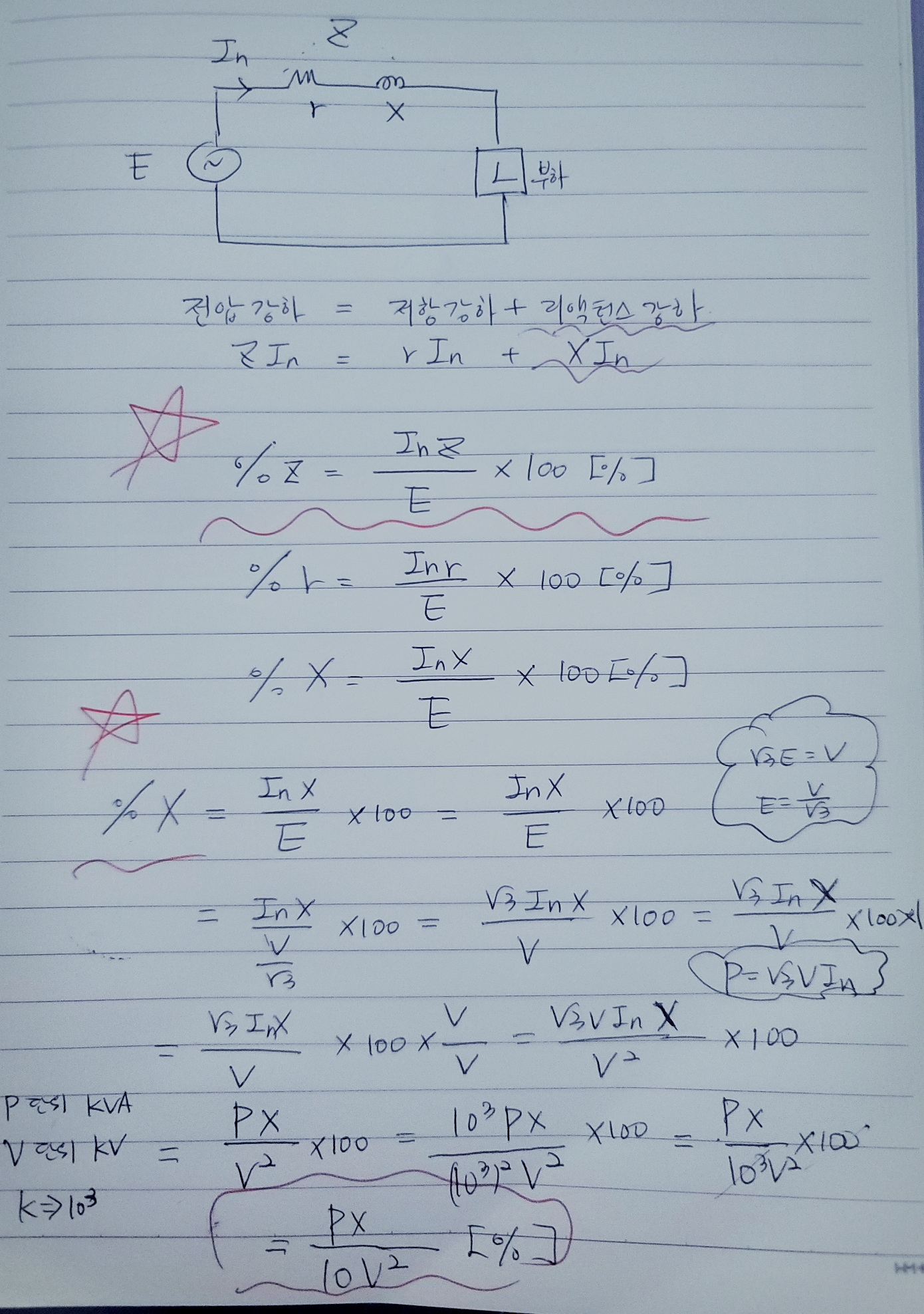

%임피던스는 기준전압 분모 대비 전압강하 분자를 나타내는 건데요. 분자와 분모의 단위가 모두 V로 약분이 되면서 단위가 무단위가 됩니다.
보기 2번 때문에 %임피던스를 쓰는 건데요. 전압강하를 예를 들면 10V라고 했을 때, 380V에서의 10V와 220V에서의 10V는 전체계통 전압에서 봤을 때, 그 비율이 다릅니다. 그래서 기준전압 대비 비율로 나타내서 좀 더 유연하게 전압강하를 나타낼 수 있는겁니다.
보기 3번에서 용량에 상관없이 일정한 범위를 갖게 됩니다.
일반 임피던스 계산 달리 용량에 따라 비례적 환산을 통해 계산하는 것이 쉽습니다.
% 임피던스는 변압기나 동기기에 사용할 뿐만 아나나 전동기나 전선로 등 여러가지 전기기기에 적용할 수 있습니다.
따라서 정답은 4번 입니다.
