21년 1회 회로이론 1번

1. 특성 임피던스가 400[Ω]인 회로 말단에 1,200[Ω]의 부하가 연결되어 있다. 전원 측에 20[kV]의 전압을 인가할 때 반사파의 크기[kV]는? (단, 선로에서의 전압감쇠는 없는 것으로 간주한다.)
    ① 3.3② 5③ 10④ 33

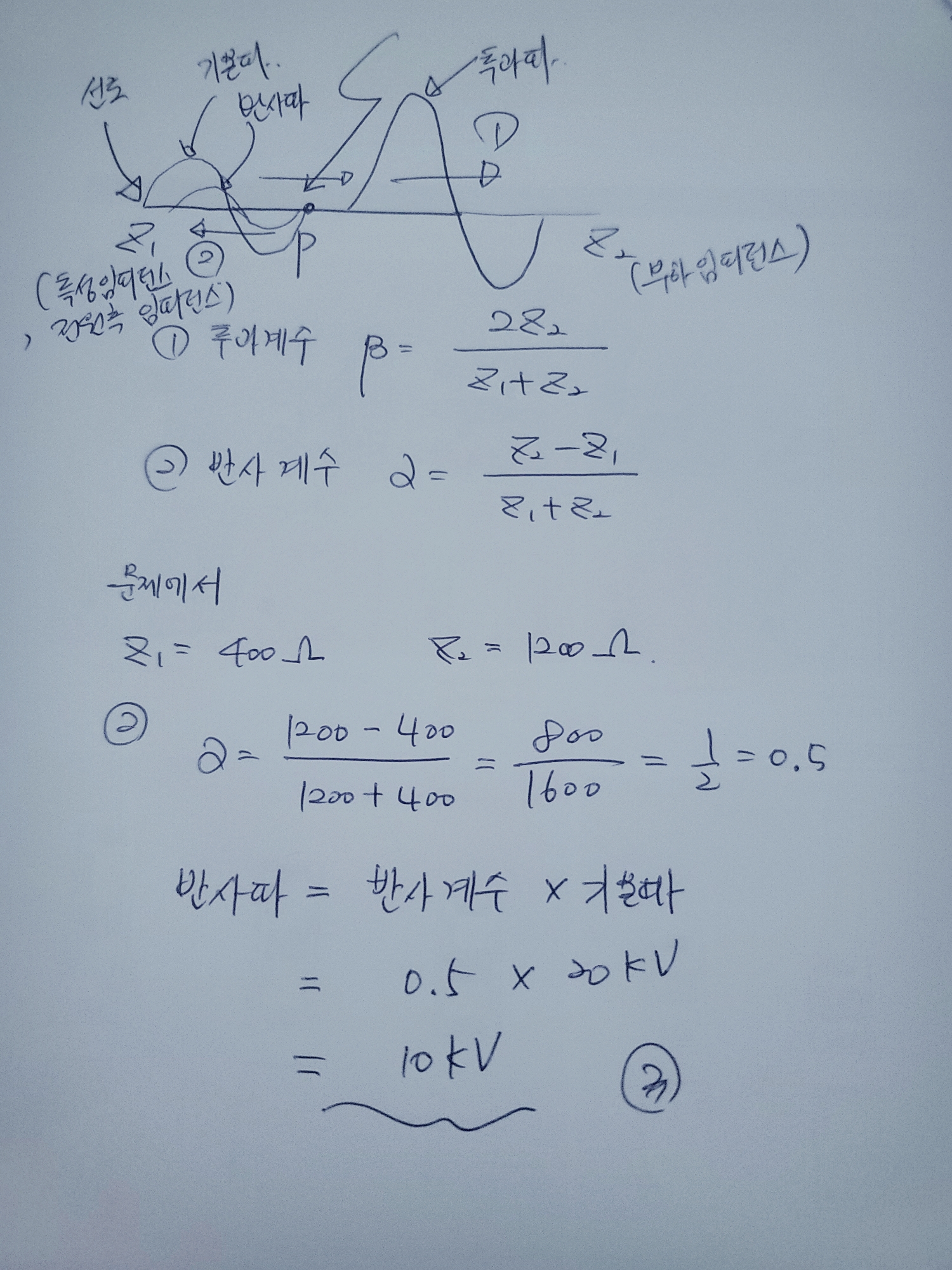

(풀이) 이 문제는 전력공학에서도 비슷하게 나오는 문제인데요.
일단, 반사 계수와 투과 계수를 구하는 법을 알아야 풀수 있어요.
투과되는 것은 원래 있던 선로전압에 서지파가 가해지니까 분자가 커지겠지만, 반발되는 전압은 원래 기준보다 작아진다고 생각하고 외우면 조금 더 쉽게 암기가 가능한데요.
공식만 알면 어렵지 않은 문제니, 꼭 풀어보세요.
정답은 3번 입니다.
