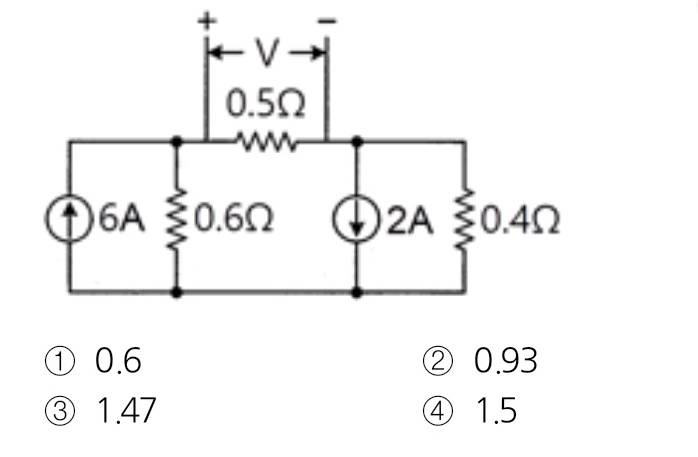

5. 회로에서 0.5Ω 양단 전압(V)은 약 몇 V인가?

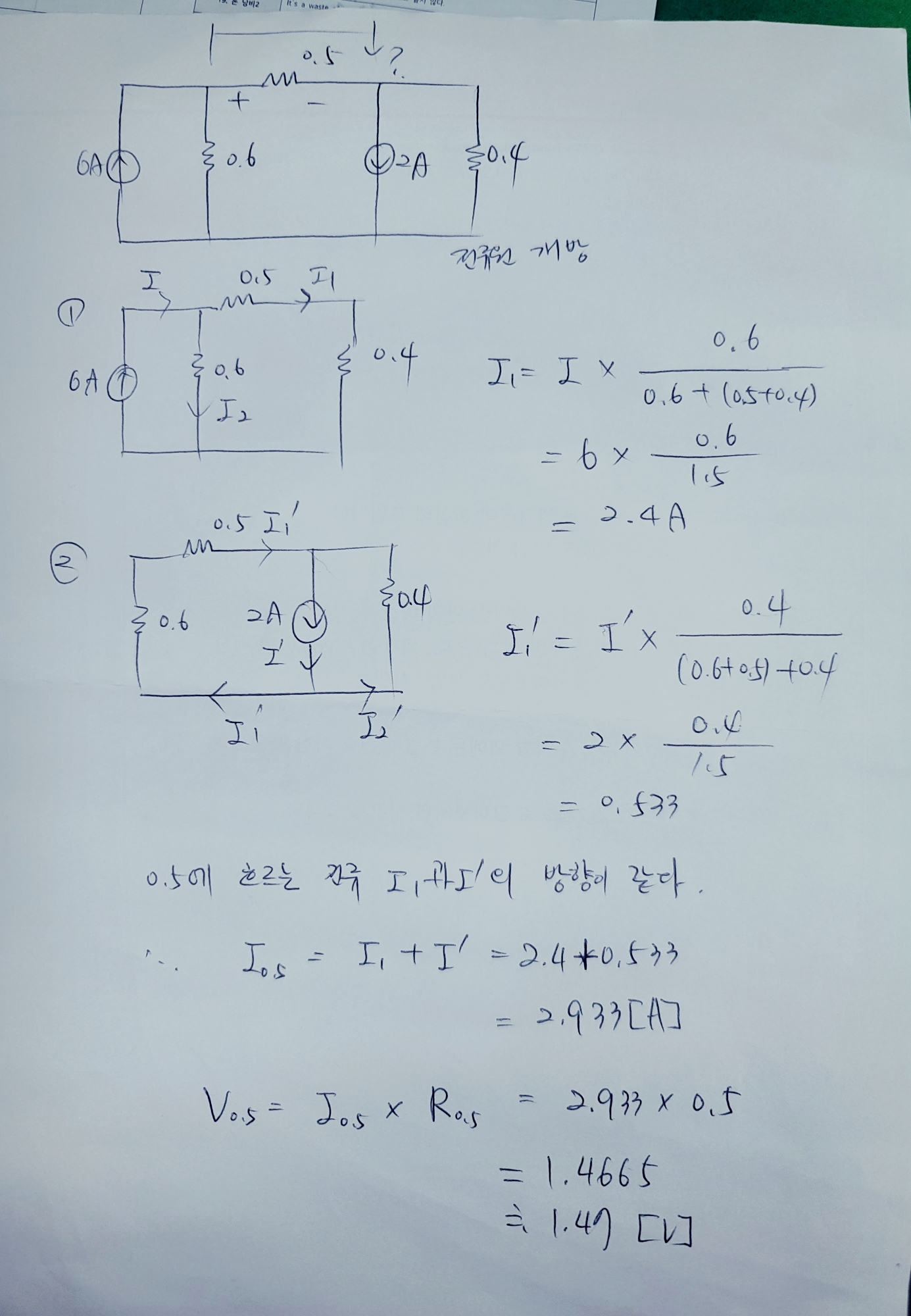

(풀이) 전원 중 전류원이 2개인 회로에 대한 해석이네요.
이럴 때, 중첩의 원리로 전류원을 개방(전압원은 단락)후, 전류의 방향을 보고 더하기를 해주면 되는데요.
계산만 틀리지 않으면 쉽게 정답 3번을 구할 수 있는 문제 입니다.
