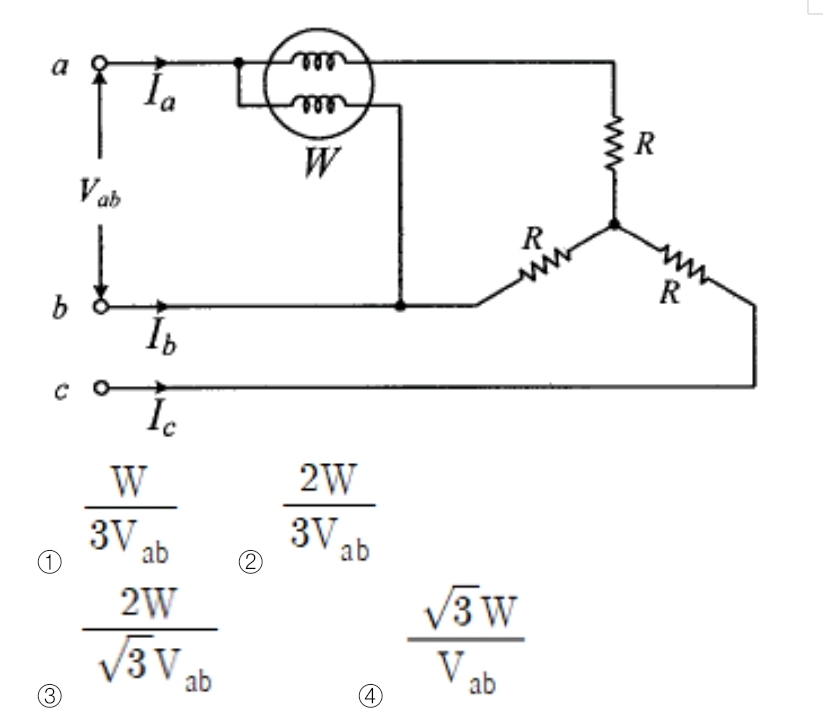

1. 선간 전압이 Vab(V)인 3상 평형 전원에 대칭 부하 R(Ω)이 그림과 같이 접속되어 있을 때, a, b 두 상간에 접속된 전력계의 지시 값이 W(W)라면 C상 전류의 크기(A)는?
(풀이) 기사에서 3상부하를 구하는 방법으로 2전력계법이 많이 사용됩니다.
그런데 이번 문제에서는 전력계가 1개 밖에 없어요.
하지만 저항성 평형부하라는 게 핵심인데요.
즉, 전력계가 한 개이지만, 가상의 전력계를 넣으면 3상 전력을 구할 수 있다는 이야기가 됩니다.
역률은 저항성 부하로 1이 되고, 2전력계법 구하는 방식과 동일하게 문제를 풀게 되면 정답 3번을 찾을 수 있어요.
