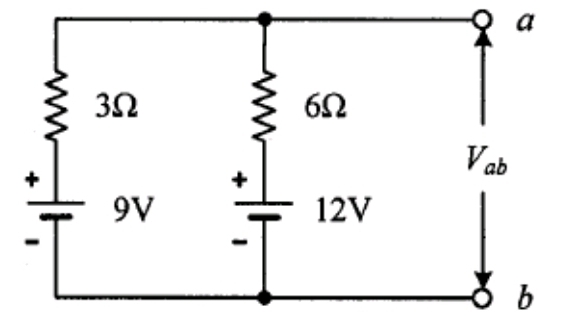

4. 회로의 단자 a와 b사이에 나타나는 전압 Vab는 몇 V인가?
① 3 ② 9 ③ 10 ④ 12
(풀이)밀만의 정리를 이용하는 문제가 나왔습니다.
밀만의 정리는 다수 전압원의 병렬회로를 간단히 하는 방법 입니다.
즉, 위 문제에서의 저항과 전압의 등가회로를 만드는 방법인건데요.
공식자체는 매우 간단합니다.
그리고, 문제를 풀 때 이런 병렬구조가 눈에 들어와야 문제를 쉽게 풀 수 있습니다.
정답은 3번이 되겠습니다.
