9. 1km당 인덕턴스 25mH, 정전용량 0.005μF의 선로가 있다. 무손실 선로라고 가정한 경우 진행파의 위상(전파) 속도는 약 몇 km/s인가?
① 8.95×10^4 ② 9.95×10^4
③ 89.5×10^4 ④ 99.5×10^4

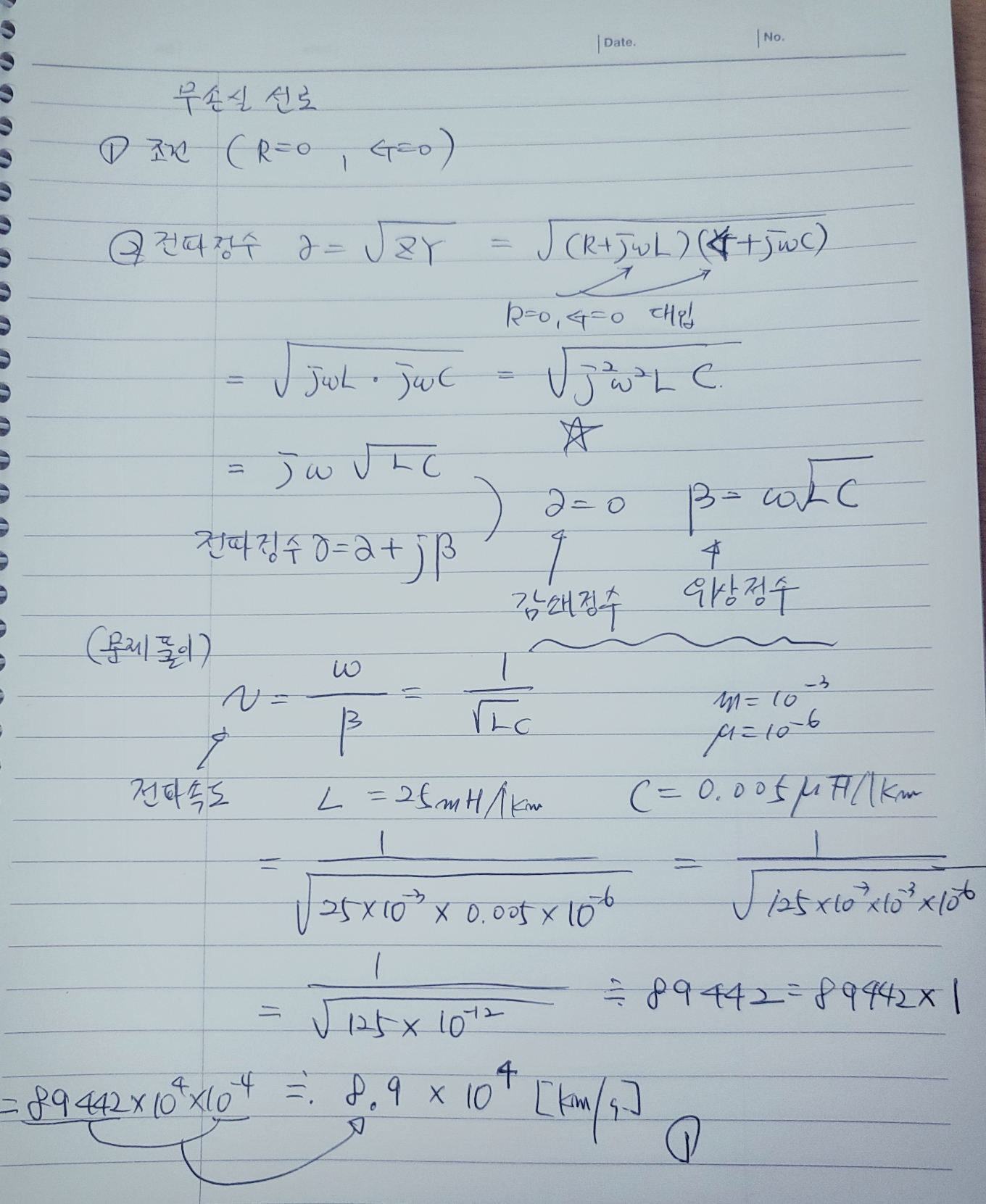

(풀이) 무손실선로는 이상적인 선로로 손실과 관계가 있는 R과 G를 없다고 정의하고 해석하는 회로 입니다.
전파정수에서 위상정수 부분이 변형이 되어서 전파속도를 계산할 수 있는데요.
'전파속도는 무손실 선로나 무왜형 선로나 모두 1/루트LC와 같다.'라는 것을 기억하셨으면 좋겠습니다.
이 부분을 모르면 답을 구하지 못하는 문제 입니다.
차례대로 문제를 풀게 되면 정답 1번을 찾을 수 있습니다.
