18년 1회 전력공학 1번[샘플]

21. 송전선에서 재폐로 방식을 사용하는 목적은?



① 역률 개선 ② 안정도 증진 ③ 유도장해의 경감 ④ 코로나 발생방지



[풀이]

단답형 문제이지만, 재폐로 방식의 의미를 알면 쉽게 알 수 있어요.

'재(다시)폐로(닫힌 선로)를 만든다.'라는 이야기 입니다.

즉, '선로에 문제가 생겼는데, 다시 닫아서 선로를 안정도 있게 운영한다.'라고 기억하세요.

길을 가다가 가공선로 전주(전봇대)를 보면 많이 볼 수 있고요.

차단기의 일종으로 보면 되고, 제어는 컨트롤 박스가 합니다.



나머지 틀린 답의 목적도 간단히 적어볼께요.

다른 문제나 실기에서도 나올 수 있으니까, 가볍게 읽고 넘어가세요.

① 역률 개선→전력용 콘덴서 사용 목적

③ 유도장해의 경감→선로의 연가 사용 목적 or 차폐선 사용 목적

④ 코로나 발생방지→다도체,복도체 사용 목적 or 가선금구 개량 목적





[보조자료]

A. 재폐로 장치

a. 송전선로 1선 지락전류 발생→고장선로만 차단→일정 시간 후(아크소멸) 자동 재투입

b. 고장 구간만 신속하게 선택 차단→안정도 증진 사용 장비

c. 영어 이름은 리클로저(recloser). 영구고장일 경우 재투입 동작 반복한 후 사고구간 계통 분리

e. 선로에 파급되는 정전 범위의 최소화

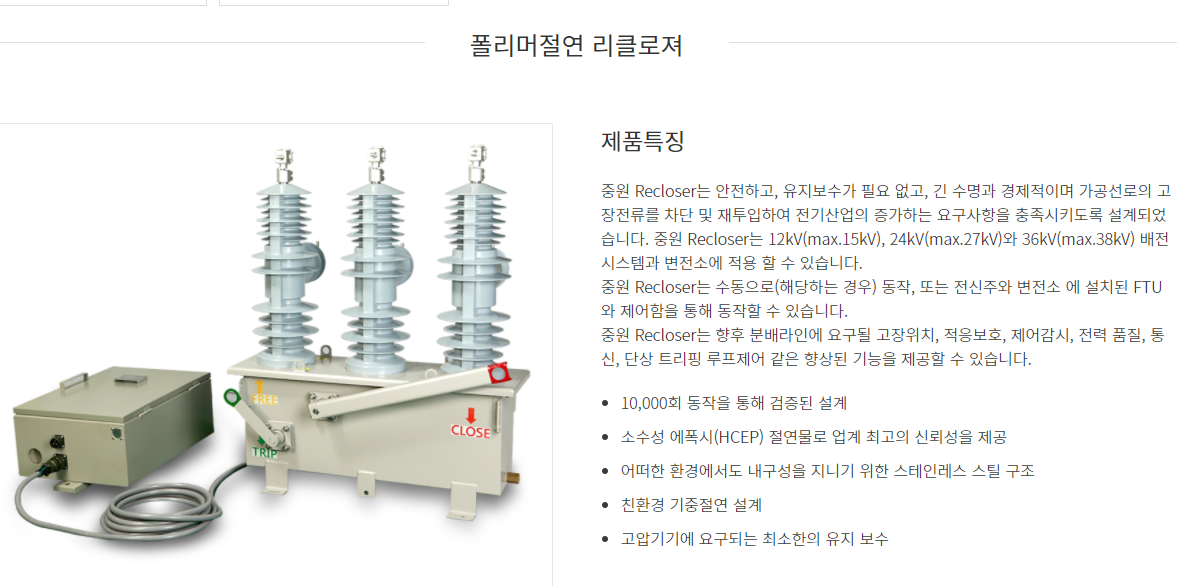

B. 재폐로 장치 구조





https://www.joongwon.co.kr/홈페이지에서 이미지 사용합니다.
