19년 3회 회로이론 7번

7. 커페시터와 인덕터에서 물리적으로 급격히 변화할 수 없는 것은?
    ① 커페시터와 인덕터에서 모두 전압
    ② 커페시터와 인덕터에서 모두 전류
    ③ 커페시터에서 전류, 인덕터에서 전압
   ④ 커페시터에서 전압, 인덕터에서 전류

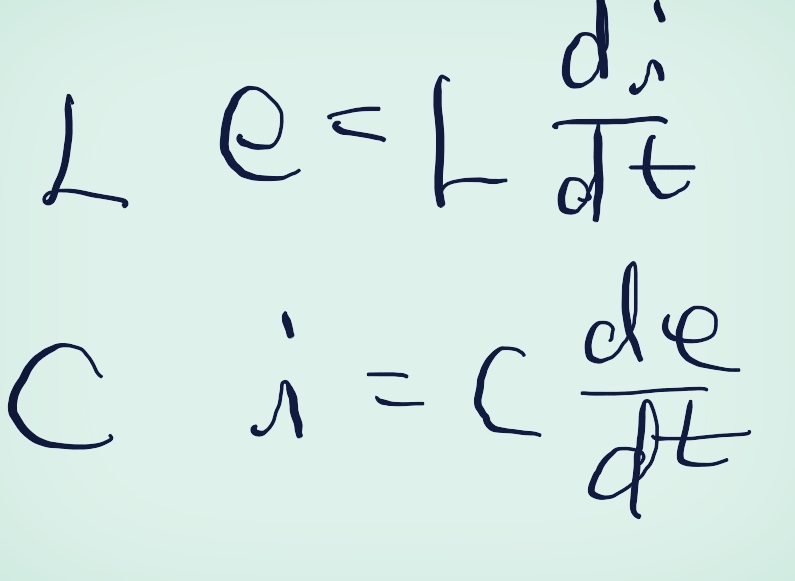

(풀이) 커패시터와 인덕터의 특성을 아는 지 묻는 문제네요. 그 중에서도 아래와 같은 미분관계를 아는지 묻고 있어요.
즉, 이 미분식 2개를 모르면 정답을 찾기 어려울 겁니다.

즉, 인덕터에서 유기되는 전압은 인덕터의 값에 시간의 변화에 전류의 변화라는 거예요.
그런데 문제에서 급격히 변화했다는 것은 시간은 짧아지는데 전류가 증가했다는 이야기예요.
현실적으로 불가능한 표현입니다.
이 말은 다시 말해 전류가 무한대가 되게 되고,
그렇게 되면 아마 전압이 무한대가 될 것 입니다.
캐패시터의 경우에서는 반대의 경우가 되겠습니다.
결국 이 문제는 미분식의 분자에 해당되는 요소를 찾으라는 이야기 입니다.
정답은 4번이 되겠습니다.
