15. 전력 원선도에서는 알 수 없는 것은?
① 송수전할 수 있는 최대전력
② 선로 손실
③ 수전단 역률
④ 코로나손
(풀이) 전력 원선도란, 송전단 전력 Ps와 수전단 전력 Pr을 원의 형태로 그려서 전력계통의 특성을 나타낸 그림이예요.
전력원선도를 그리기 위해서는 A,B,C,D 4단자 정수와 송수전단 전압과 전류를 알아야 합니다.
위의 요소를 통해서 전력, 손실, 역률을 알 수 있으나, 코로나 손은 구하는 별도 공식이 있으나, 코로나 임계전압이나 상대공기 밀도 등 전력원선도에서 확인이 불가한 인자들을 필요로 합니다.
따라서 4번이 되겠습니다.

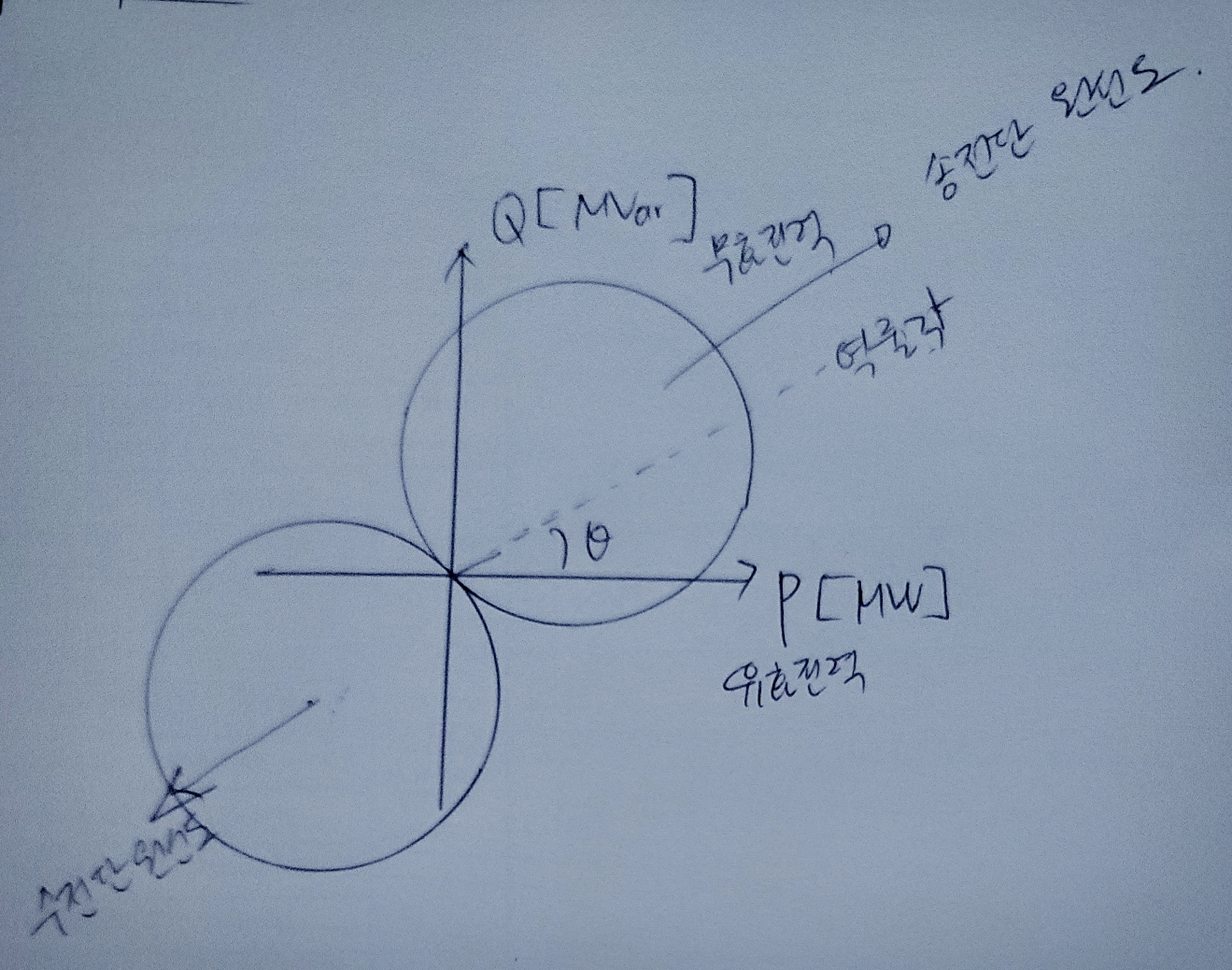

아래 그림은 전력 원선도 예시입니다.
참고하세요.
