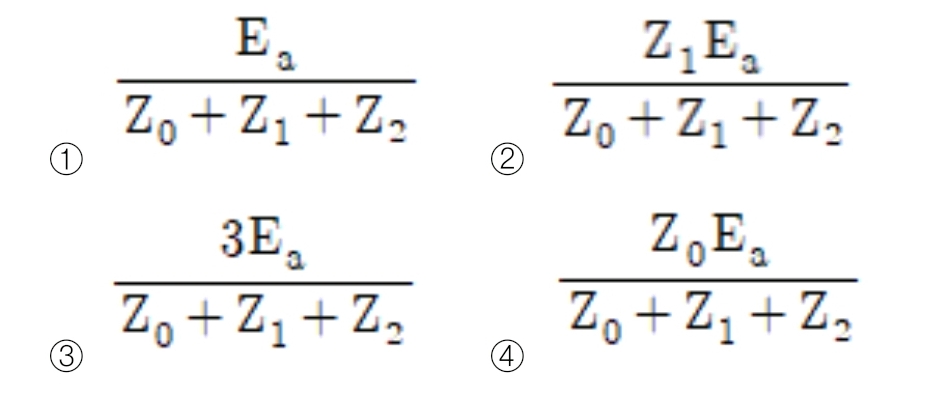

4. 중성점 직접접지방식의 발전기가 있다. 1선 지락 사고 시 지락전류는? (단, Z1, Z2, Z3는 각각 정상, 역상, 영상 임피던스이며, Ea는 지락된 상의 무부하 기전력이다.
(풀이) 1선 지락 고장 시, 흐르는 지락전류를 묻는 문제입니다. 별도로 유도하는 과정을 설명드리겠지만, 조금 복잡하기도 하고, 유도하다가는 시험시간이 매우 아까우실 거예요.
Ig=3I0라는 사실을 공식처럼 알고 있으면 바로 정답인 3번을 찾을 수 있는 문제입니다.
Z0, Z1, Z2를 각각 영상, 정상, 역상 임피던스라고 부르고, 전압을 임피던스의 총합으로 나누어 준 것이 영상정류 I0가 되는 거예요.
