2. 교류 배전선로에서 전압강하 계산식은 Vd = k(Rcosθ+Xsinθ)I로 표현된다. 3상 3선식 배전선로인 경우에 k는?
(풀이)
교류배전선로의 전압강하에 대한 계산식 앞의 배전방식별 차이를 묻는 문제입니다.

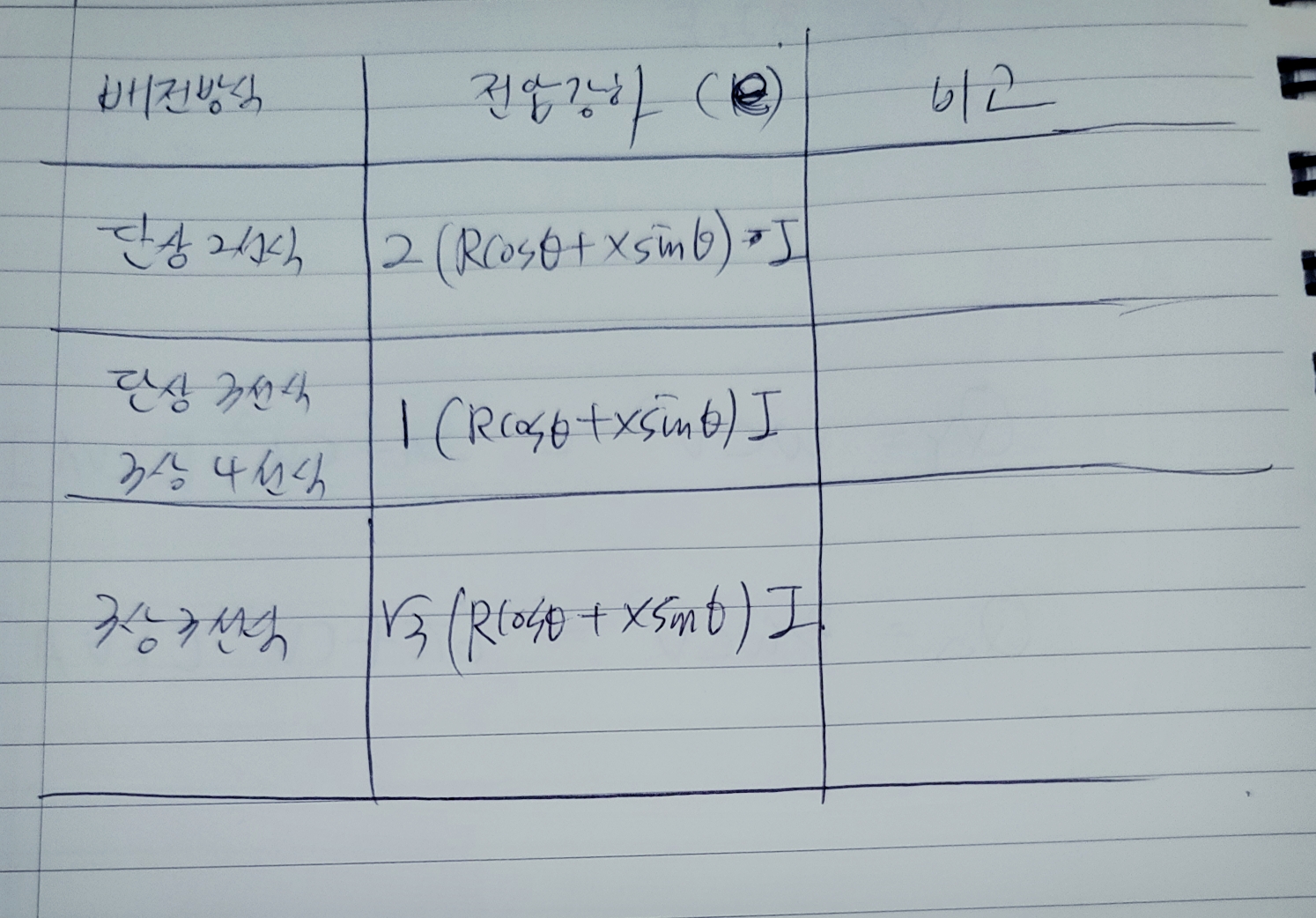

전압강하계산식은 배전방식을 어떻게 하였느냐에 따라 다르게 나타나는데요.
특히 단상2선식과 3상3선식을 묻는 문제가 자주 출제됩니다.
더욱 유심히 봐주시고요.
단상 2선식은 선이 두가닥이니까 2를 넣어준다고 보면 되구요.
중성선이 있는 단상 3선식과 3상 4선식 전압강하가 크다고 생각할 수 있지만, 중성선이 전류를 상쇄해서 계수가 1이 된다고 생각하시면 됩니다. 중성선이 있으면 상쇄라고 기억하세요.
마지막으로 3상 3선은 단상2선식보다는 선 3개가 분담하니까 계수가 2보다는 작을거고, 상쇄되지는 않기 때문에 1보다는 클 거예요. 루트3이라는 계수가 들어갑니다.
루트3은 약 1.732정도 됩니다.
따라서 3상3선식을 묻는 문제이기에 정답은 1번이 되겠습니다.
