21년 1회 전력공학 13번

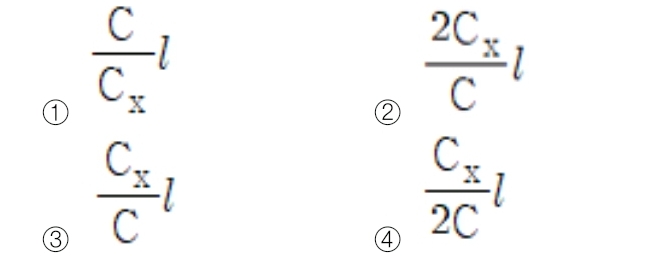

1.3. 케이블 단선사고에 의한 고장점까지의 거리를 정전용량 측정법으로 구하는 경우, 건전상의 정전용량이 C, 고장점까지의 정전용량이 Cx, 케이블의 길이가 l일 때 고장점까지의 거리를 나타내는 식으로 알맞은 것은?

(풀이) 지중케이블을 고장점을 분석하는 방법으로는 머레이루프법, 펄스레이더법, 정전용량 측정법이 있는데요.
정전용량 측정법에 물었으니까, 이거에 대해서만 이야기 해볼께요.
정전용량법은 비례식으로 계산하면 됩니다.
건전상 일 때, 즉 건강한 전기상태일 때의 정전용량과 고장났을 때의 정전용량을 나타내면 되는데요.

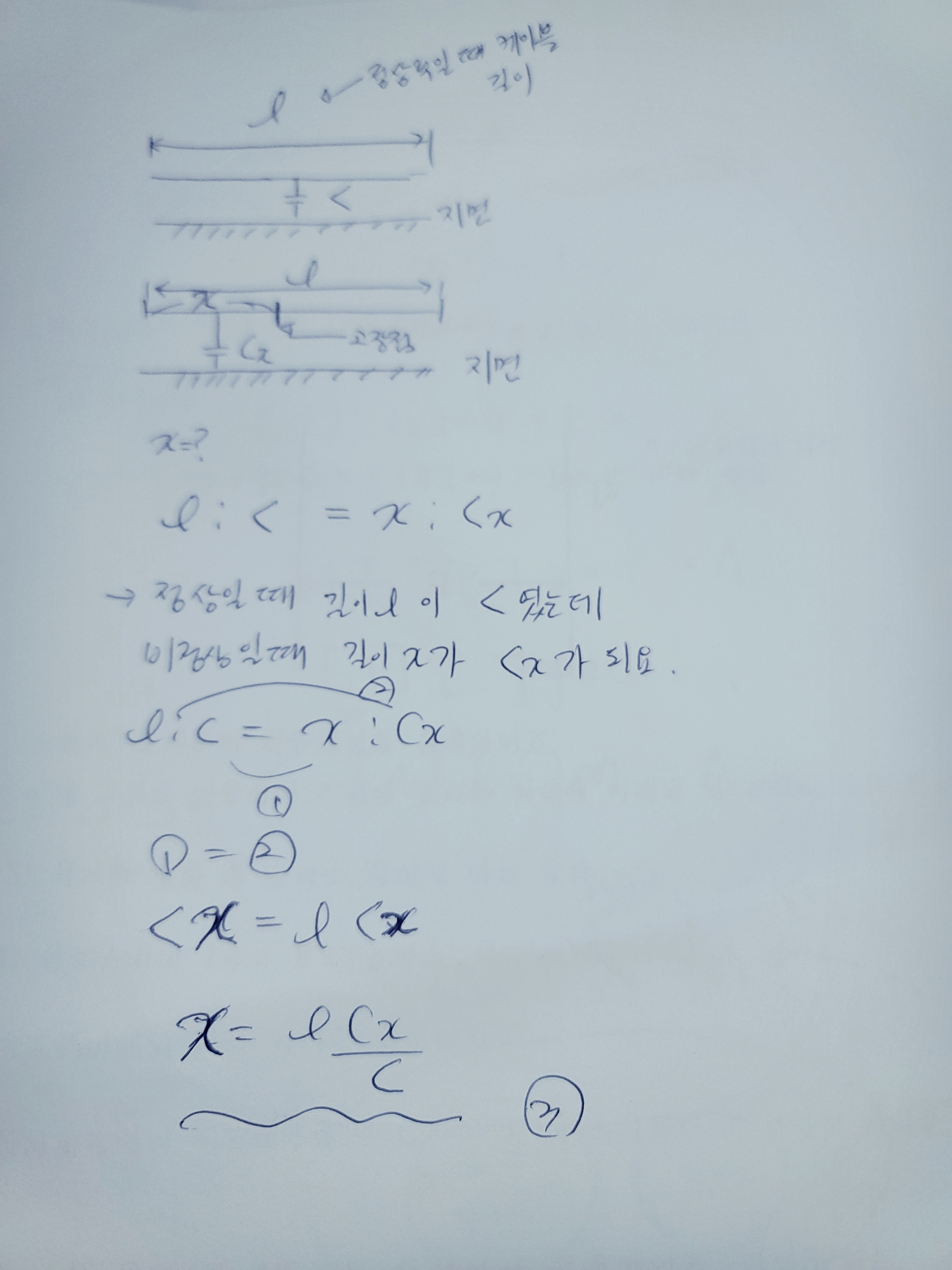

아래 그림으로 표현 해드릴께요.

정답은 3번입니다.
