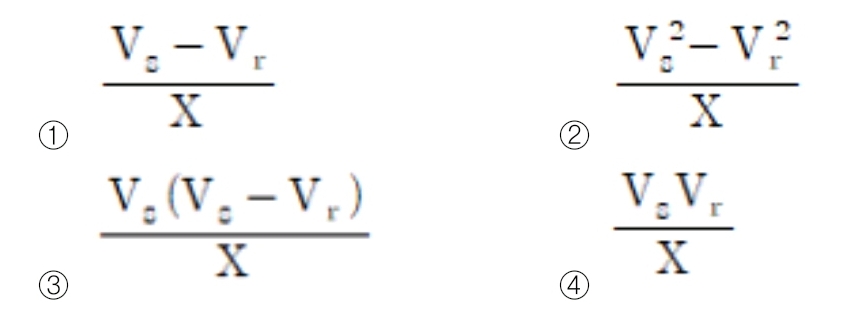

16. 송전단 전압을 Vs, 수전단 전압을 Vr, 선로의 리액턴스를 X라 할 때, 정상 시의 최대 송전전력의 개략적인 값은?

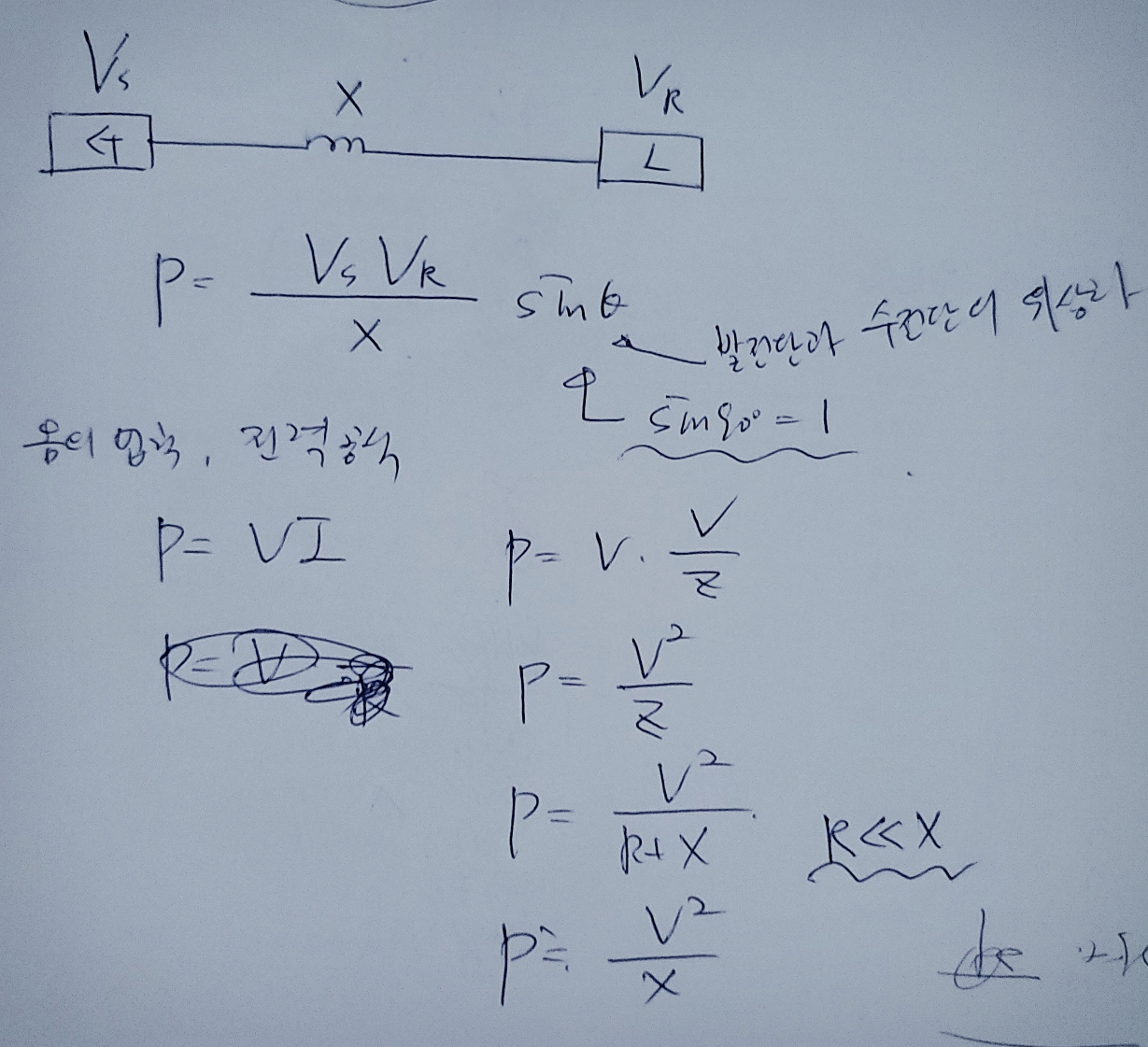

(풀이) 최대 송전전력은 원래 송전단과 수전단 간의 위상차각도 있어야지만, sin함수의 최대값이 1이기 때문에 정답은 4번으로 쉽게 찾을 수 있어요.
전력을 구하는 공식은 전압과 전류를 곱하면 됩니다.
그런데, 전류는 다시 임피던스 분의 전압으로 표현 됩니다.
임피던스를 보면 저항대비 리액턴스가 너무 크기 때문에 저항을 제외하고 리액턴스만 구하면, 최대전력을 구하는 공식을 쉽게 유추할 수 있어요.
