21년 2회 전력공학 17번

17. 3상 3선식 송전선로에서 각 선의 대지정전용량이 0.5096㎌이고, 선간정전용량이 0.1295㎌일 때, 1선의 작용정전용량은 약 몇 ㎌인가?
    ① 0.6② 0.9③ 1.2④ 1.8

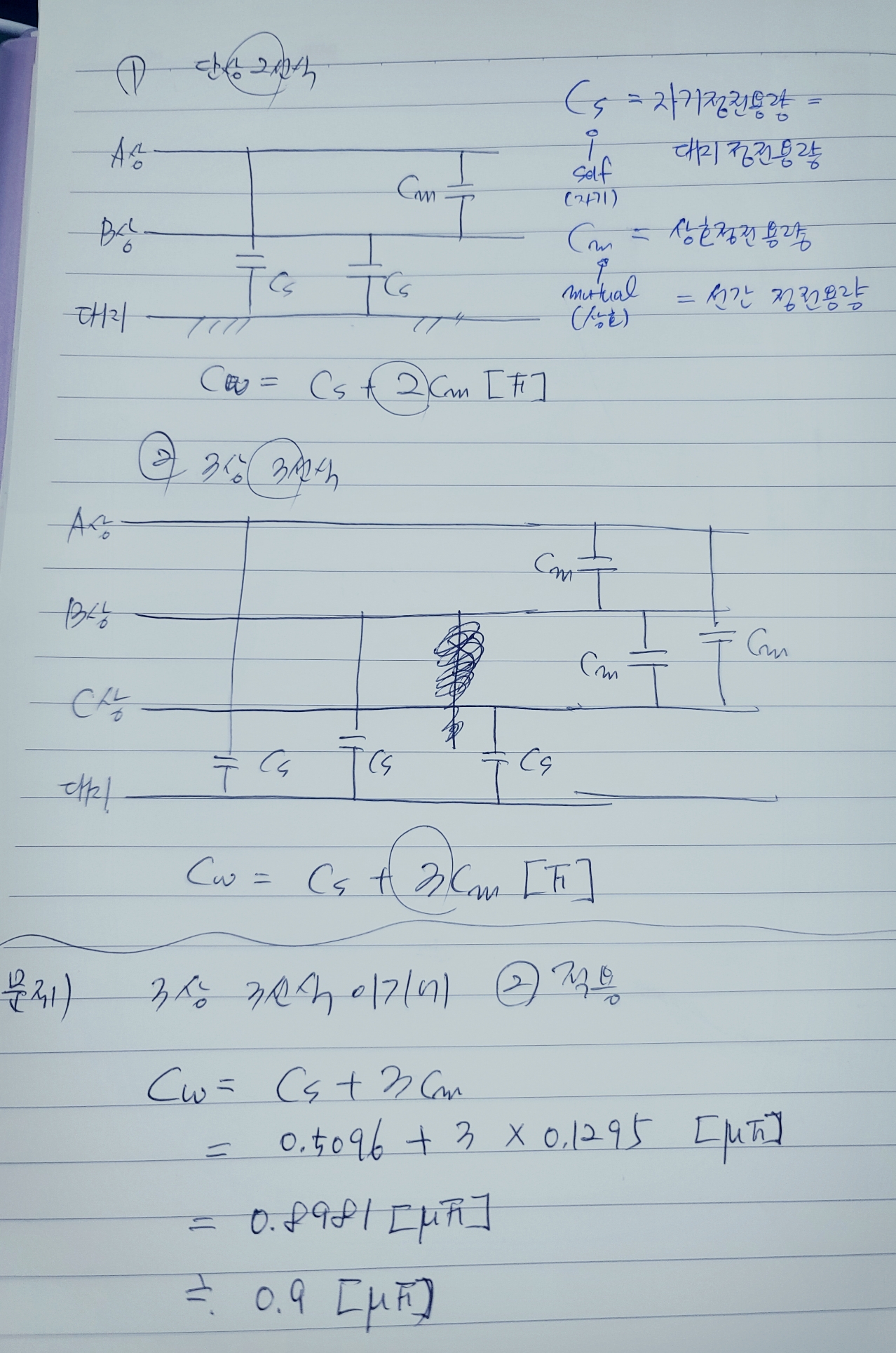

(풀이) 작용정전용량을 구하는 방법을 묻는 문제인데요.
사실 이 문제는 2가지의 경우로 나오는 계산 문제이기 때문에 공식을 외우는 것을 풀이로 적겠습니다.
공식 암기가 어렵지 않으니, 다르게 문제가 나와도 다 맞으셨으면 합니다.
작용정전용량은 선간 정전용량, 선과 대지 간의 정전용량을 통틀어 합친 정전용량을 의미합니다.
용어가 문제마다 다르게 표기되는 경우가 있어 잘 생각하고 풀면 좋은데요.
Cw는 W가 Work 작용  즉, 일(작용)하는  정전용량,
그리고 Cs는 S가 Self 스스로, 즉 다른 선 간섭없어 자기정전용량, 자신과 대지만 연결되어 있어 대지정전용량이라고 보면 됩니다.
Cm의 M은 Mutual, 영어로 상호간, 서로 간이라는 의미인데요.
자신과 다른 선간 영향을 나타내는 정전용량이라서 선간정전용량 혹은 상호정전용량이라고 합니다.
정답은 2번 입니다.
