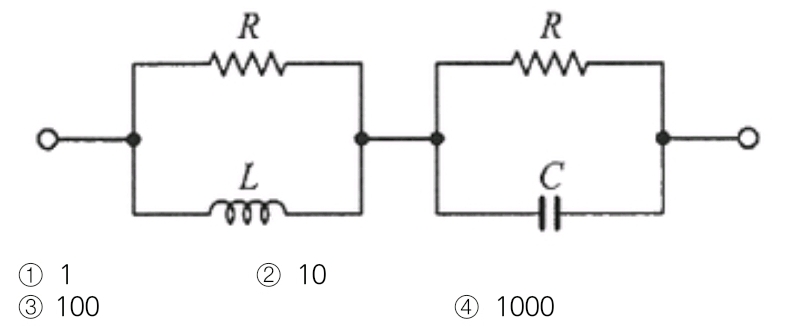

9. 그림의 회로가 정저항 회로가 되기 위한 L(mH)은?
(단, R=10Ω, C=1000㎌이다.)
(풀이) 정저항회로에 대한 문제네요.
교류회로 임피던스의 인덕터나 캐패시터가 가지는 리액턴스가 0가 되서 저항만의 회로가 된다는 거예요.

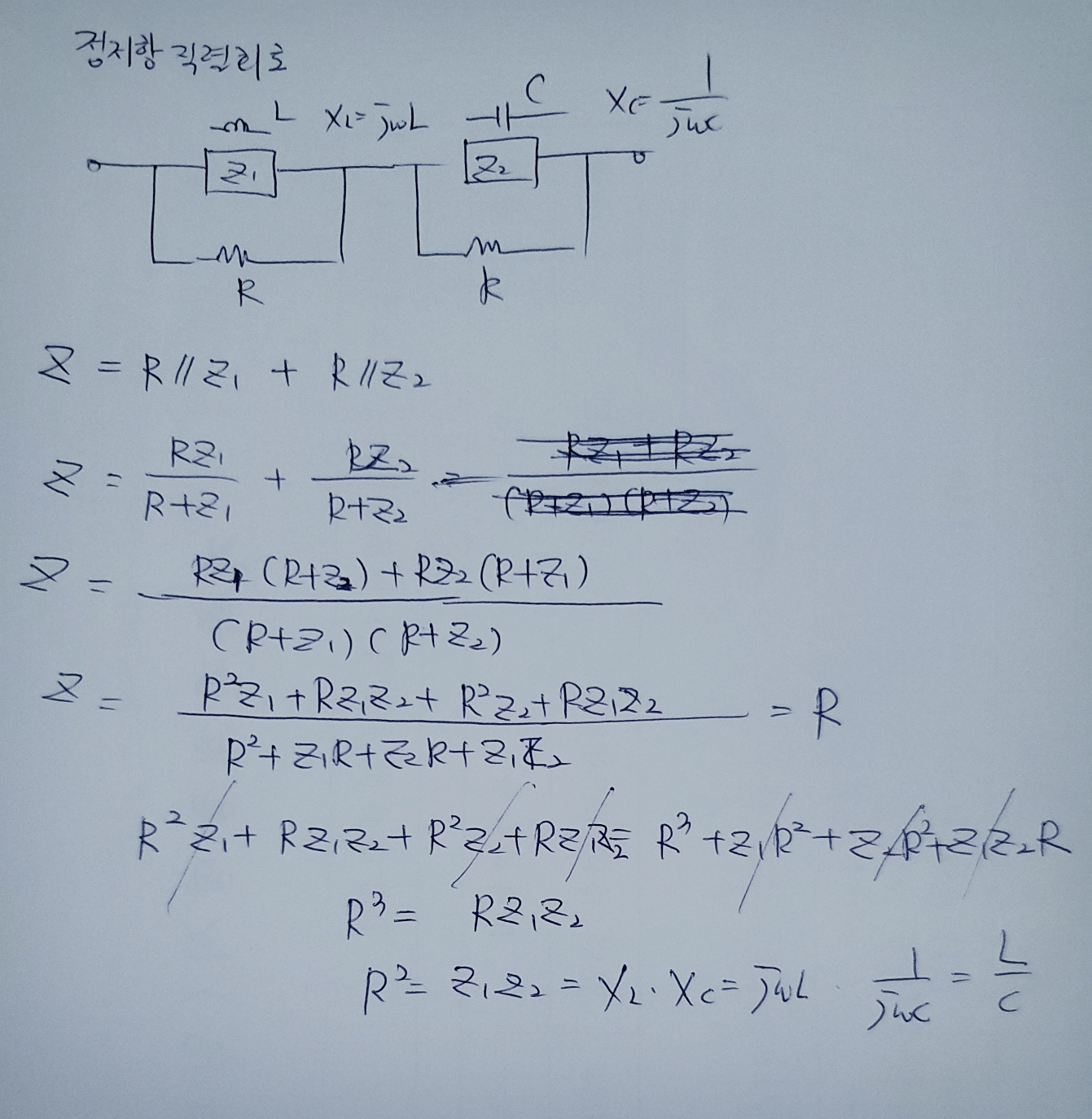

이 문제는 정저항 직렬 회로라고 하고요.
회로 형태를 알고 있으면 쉽게 풀 수 있어요.

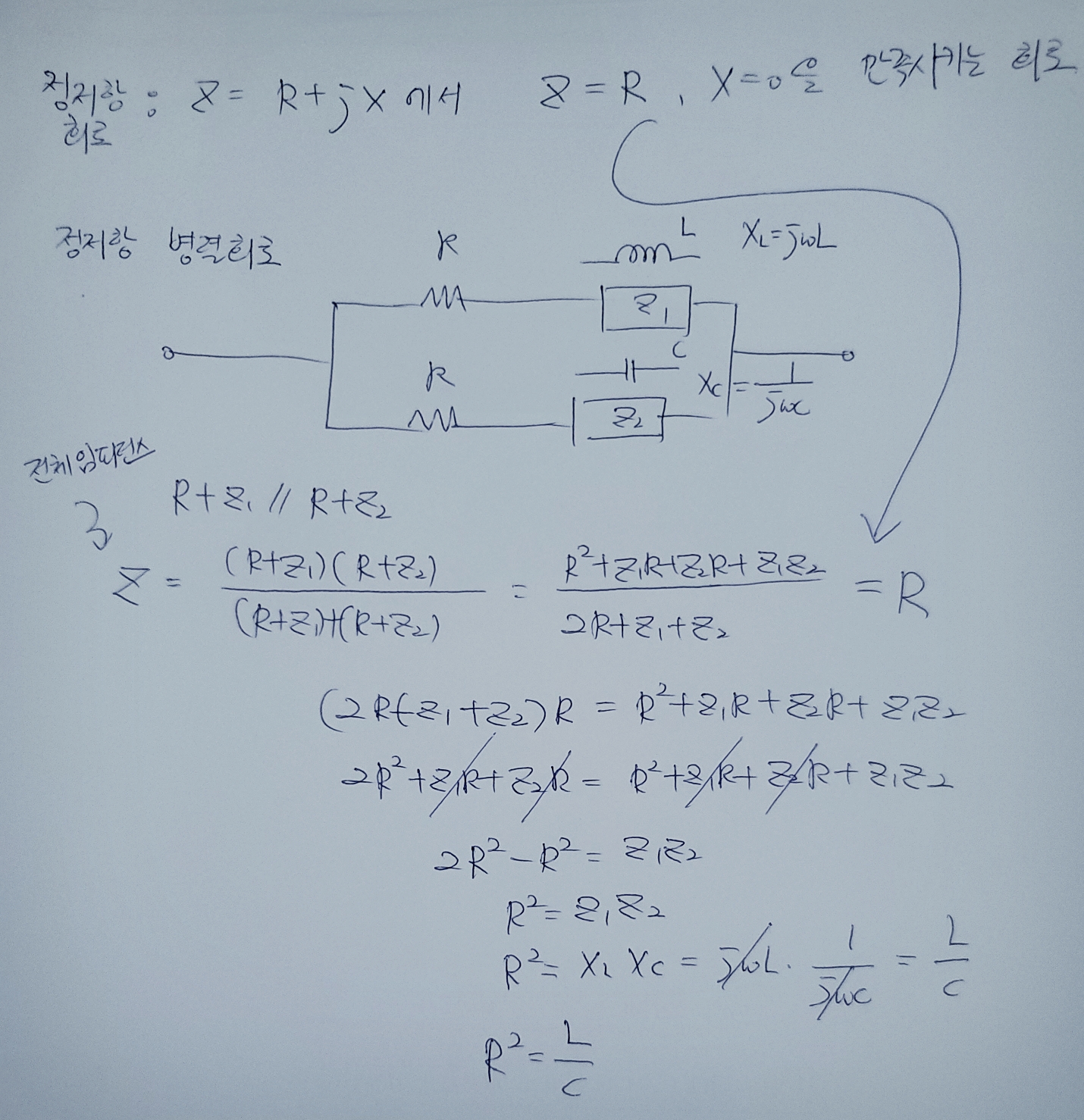

결과적으로는 정저항 직렬회로이든 병렬회로이든

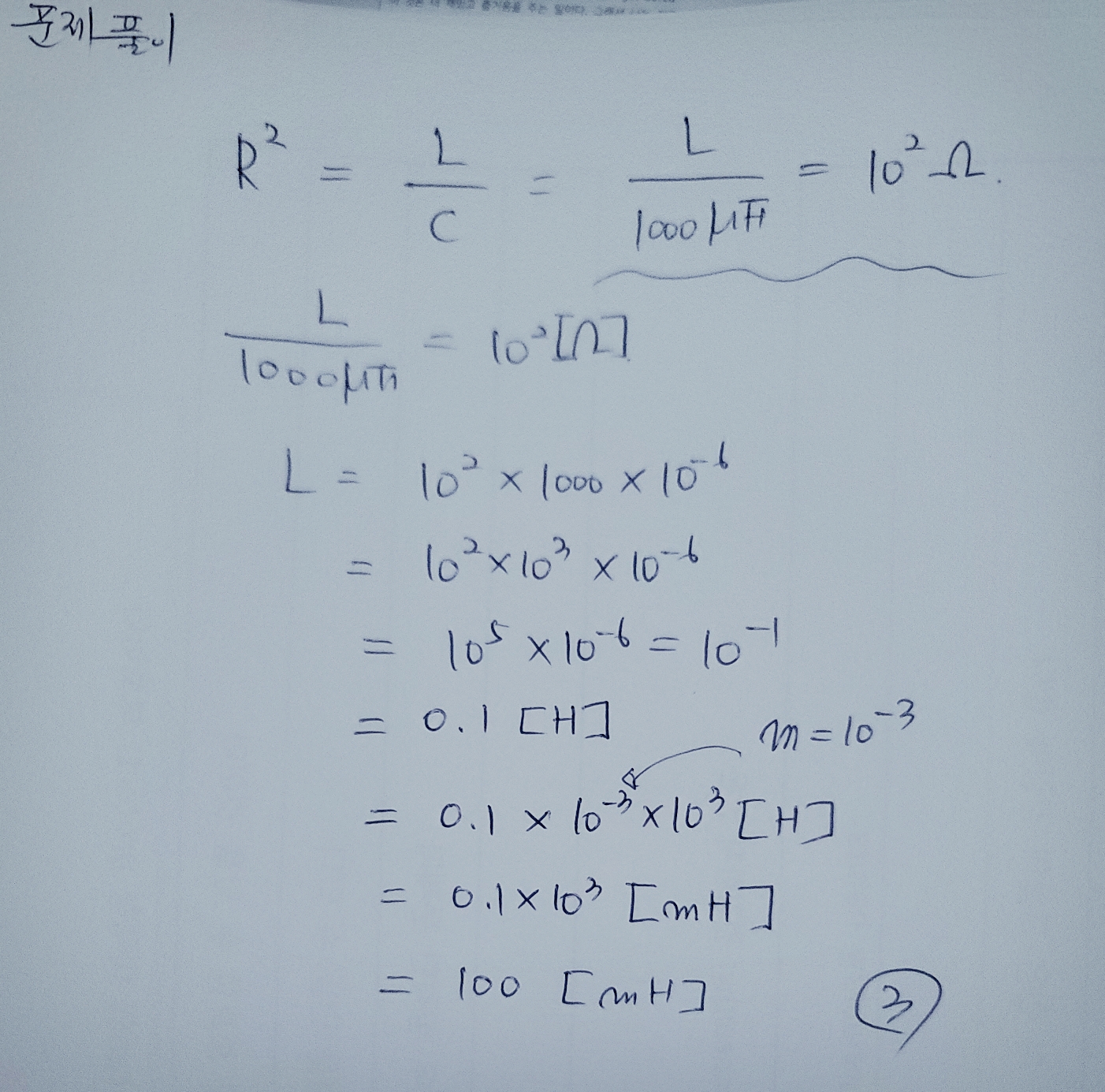

R^2=L/C 라는 것을 이용하면 답을 구할 수 있어요.
공식은 외워두되 유도과정이 궁금하신 분은 살펴보세요.
정답은 3번 입니다.
