22년 2회 회로이론 1번

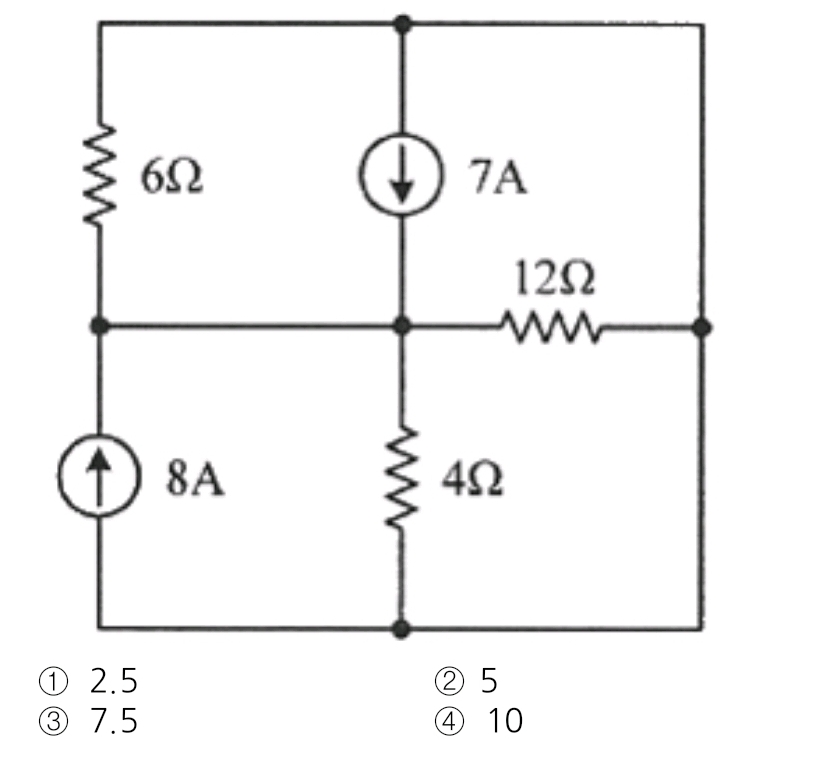

1. 회로에서 6Ω에 흐르는 전류(A)는?

(풀이) 회로를 해석하는 문제네요.
전원이 2개인 회로인데요.
전류원이 두개인 회로예요. 중첩의 원리가 보편적이고 쉬울 수도 있고, 회로를 잘 분석하시는 분은 그냥 해석하셔도 풀 수 있는 문제 입니다.

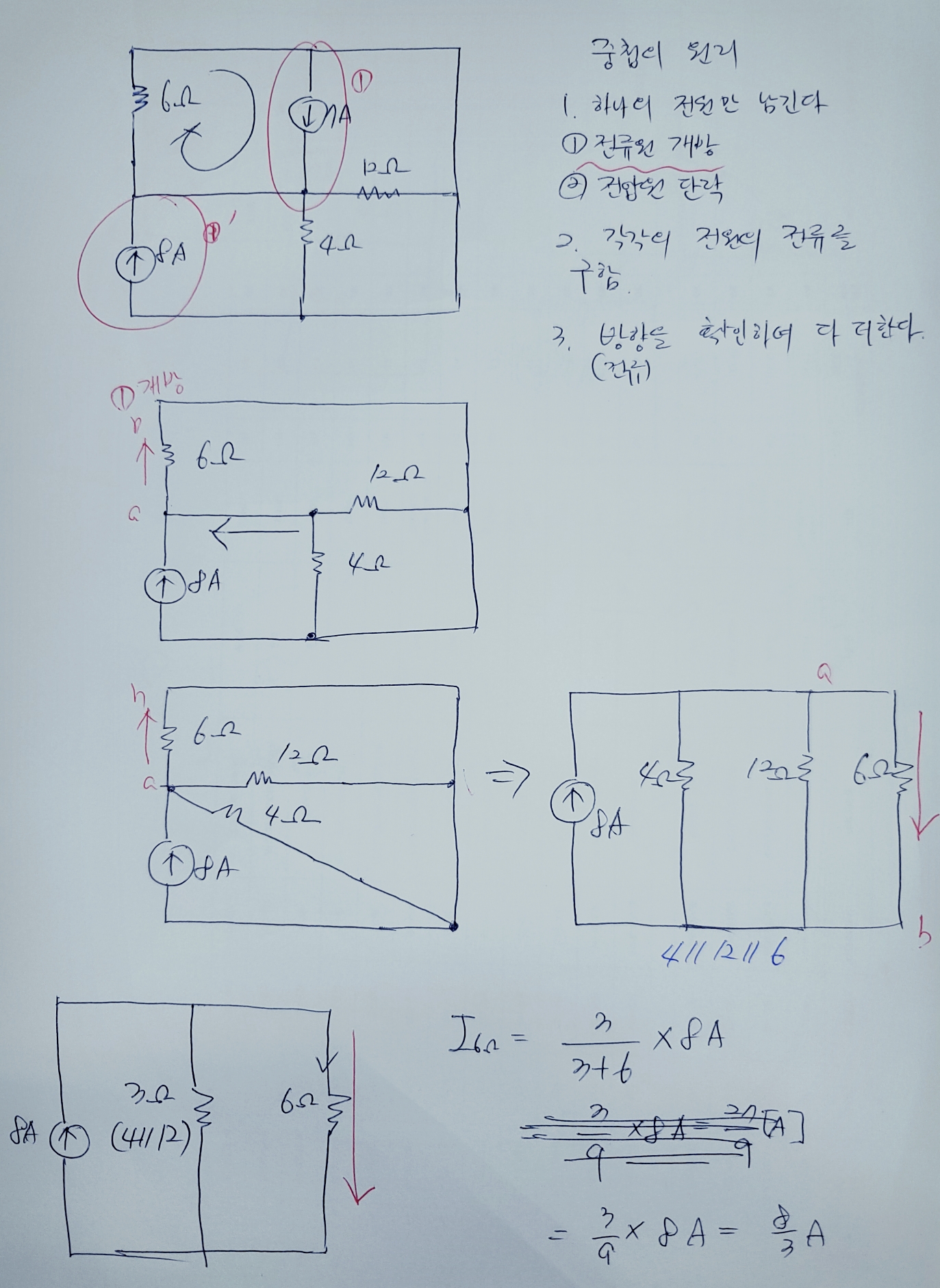

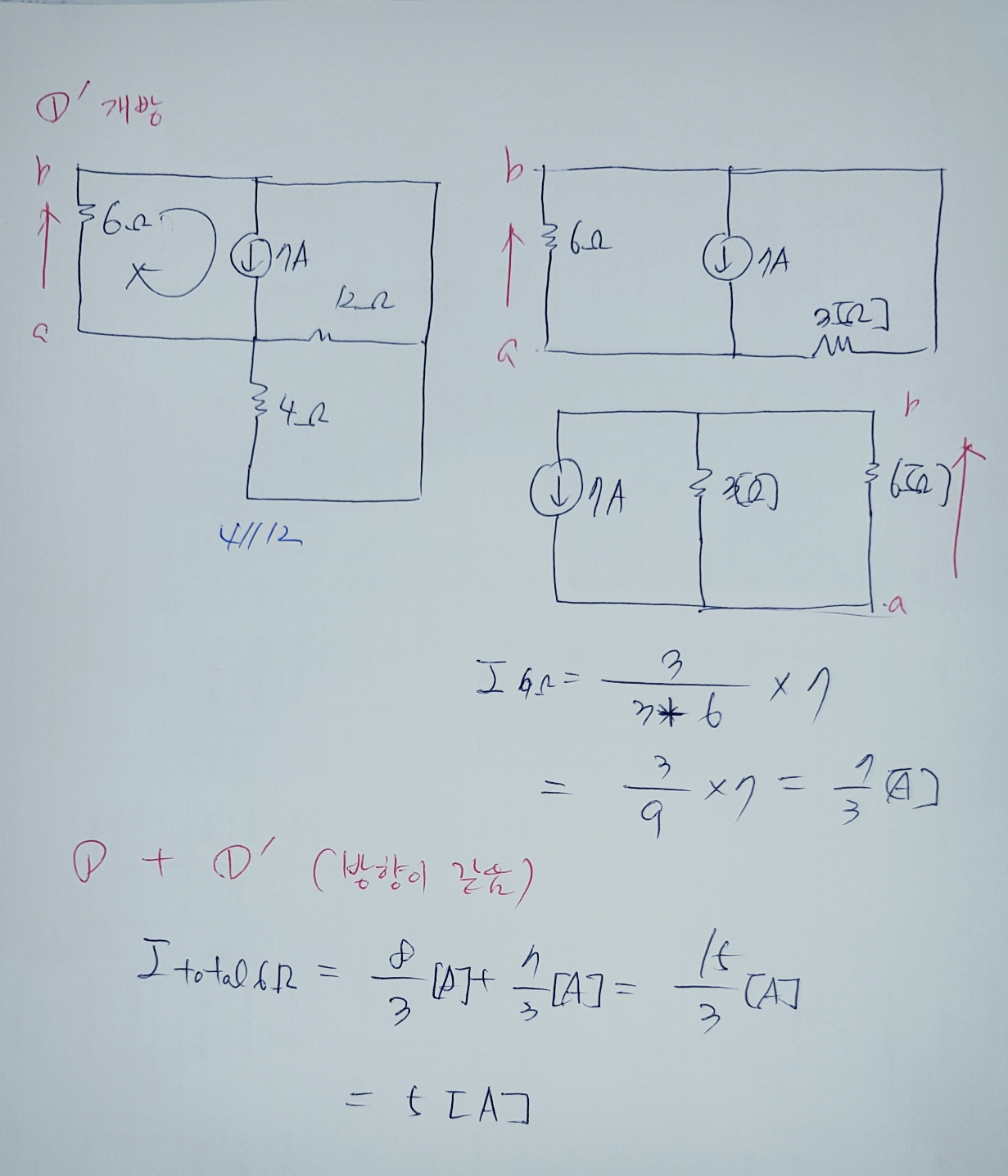

중첩의 원리로 푼다면 전원을 하나만 남기고 다 사라지게 하면 되는데요.
전류원은 개방, 즉 회로에서 없애주시면 되고, 전압원은 단락, 즉 전압원이 없는 것 처럼 선을 죽 그어주시면 됩니다.

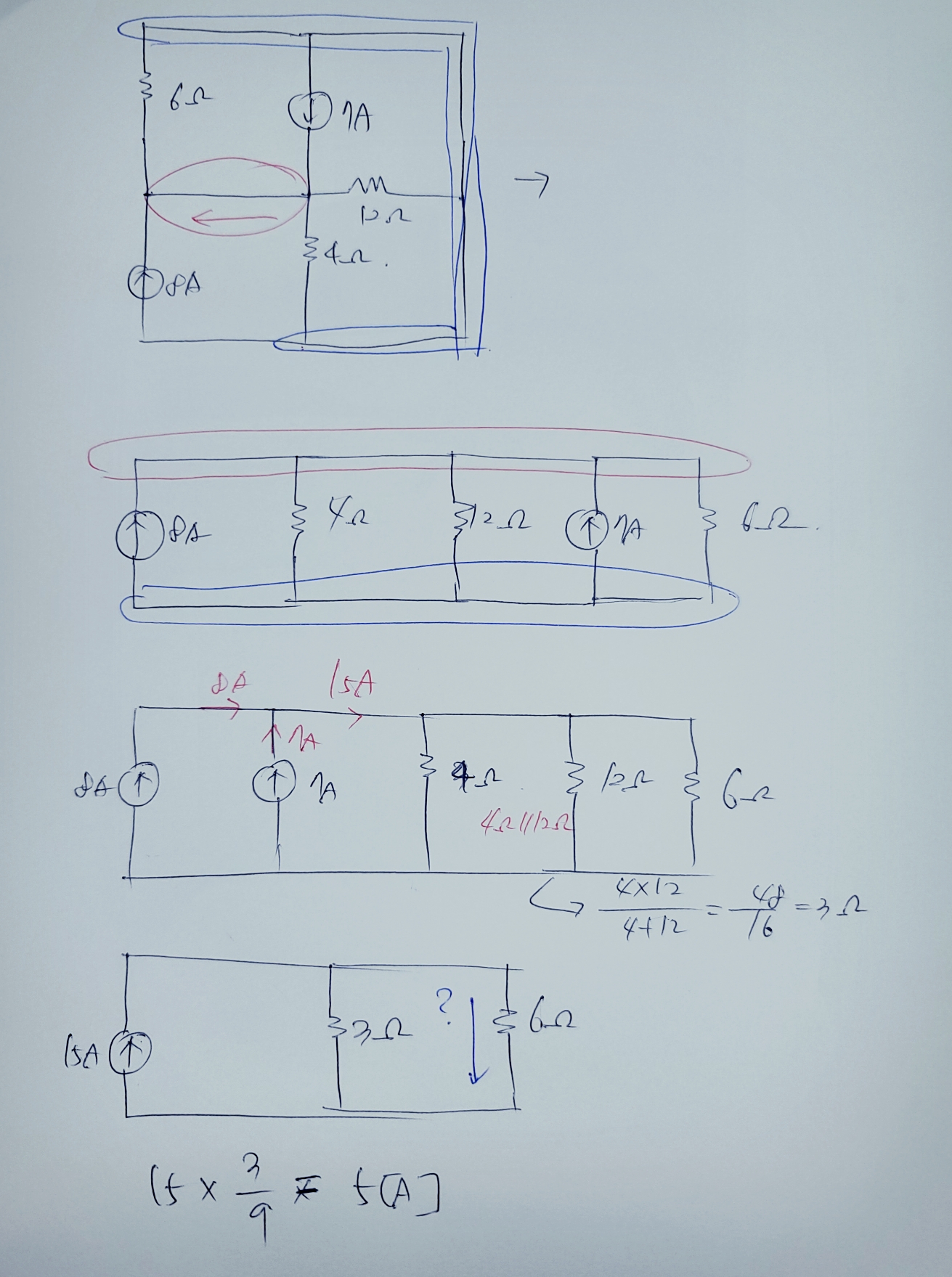

제 경우는 맨 마지막처럼 키르히호프 법칙을 이용해 바로 풀어버렸는데요.
회로해석은 해석하는 사람에 따라 풀이가 바뀔 수 있으니 편한 방법을 따라 하시면 됩니다.
