6. 대칭 5상 교류 성형결선에서 선간전압과 상전압 간의 위상차는 몇 도인가?
① 27°② 36°③ 54°④ 72°

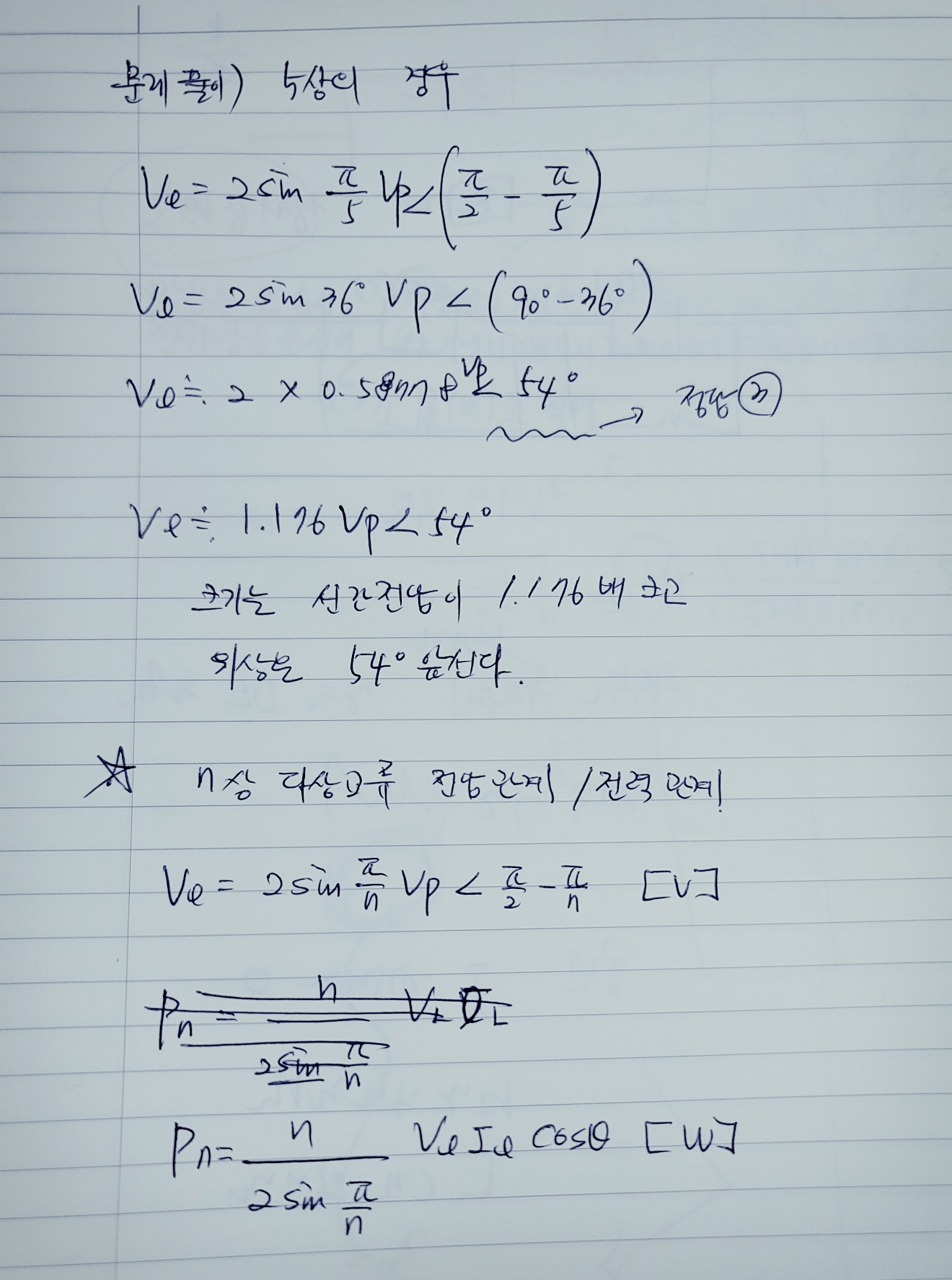

(풀이) 대칭 5상 교류 Y결선의 선간전압과 상전압의 위상차를 구하는 문제인데요.
다상교류 공식을 외워야만 풀 수 있는 문제네요.
대표적인 3상의 경우를 예를 들고 문제의 5상의 경우를 풀었는데요.
자주는 아니더라도 가끔 출제되니 꼭 익혀두세요.
자주 사용하는 3상의 경우를 예시로 하면 조금 쉽게 다가올 겁니다.
그리고 6상의 경우는 상전압과 선간전압이 같게 되는 현상이 일어납니다.
정답은 3번 입니다.
