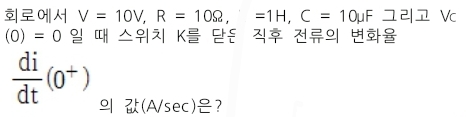

19년 1회 회로이론 4번

4.

(풀이) 직류회로의 과도현상에 대한 문제입니다.
제가 가진 엔**** 교재에서는 진동여부 판별식이란 것을 이용해 풀었는데요.
그것보다는 소자 특성을 알면 푸는 풀이가 더 쉽게 느껴져서 알려드리려 합니다.
일단, L과 C라는 특성은 주파수가 있는 교류 회로에서는 리액턴스라 해서 저항과 같은 특성을 가지게 되는데요. 직류회로에서 L은 스위치를 닫는 순간 초기에  개방, 그리고 과도기가 지난 후에는 단락과 같은 형태를 취하고요.
그리고, C는 스위치를 닫는 순간 초기에는 단락, 정상상태에서는 개방의 특성을 지니게 됩니다.
그래서 문제에서 닫은 직후라는 것은 과도상태를 말하는 것이고, L에 인가전압이 다 걸리게 됩니다.
패러데이의 법칙을 이용해 V/L을 구하면 정답 4번 10을 구할 수 있겠습니다.
제가 문제와 관련된 스위치를 닫을 때 R-L직렬회로에 대한 참고 설명을 적었는데요.
차근히 보시면, 왜 L에 전체 전압이 걸리는 지 이해되실 수  있을 거예요.
4가지 경우가 있지만, 좀 더 자세히 아시고 싶으신 분은 과도현상을 검색하시면 아주 좋은 글들이 있으니 참고하시구요.
