19년 2회 회로이론 2번

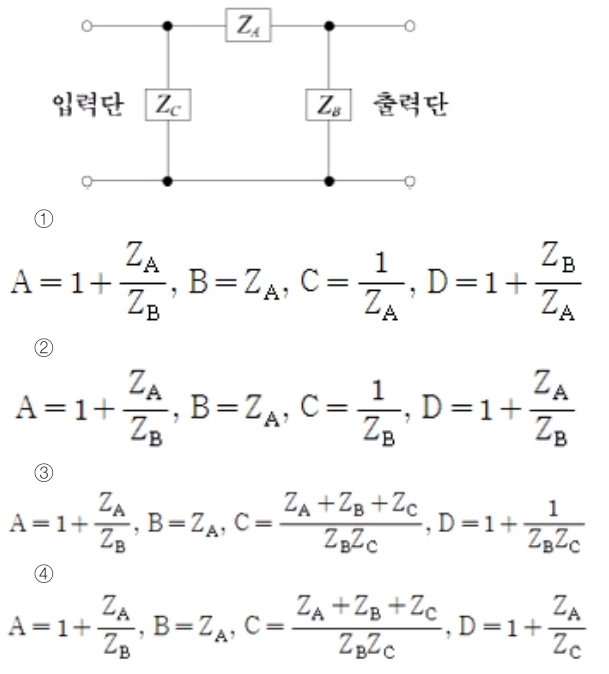

2. 회로에서 4단자 정수 A, B, C, D의 값은?

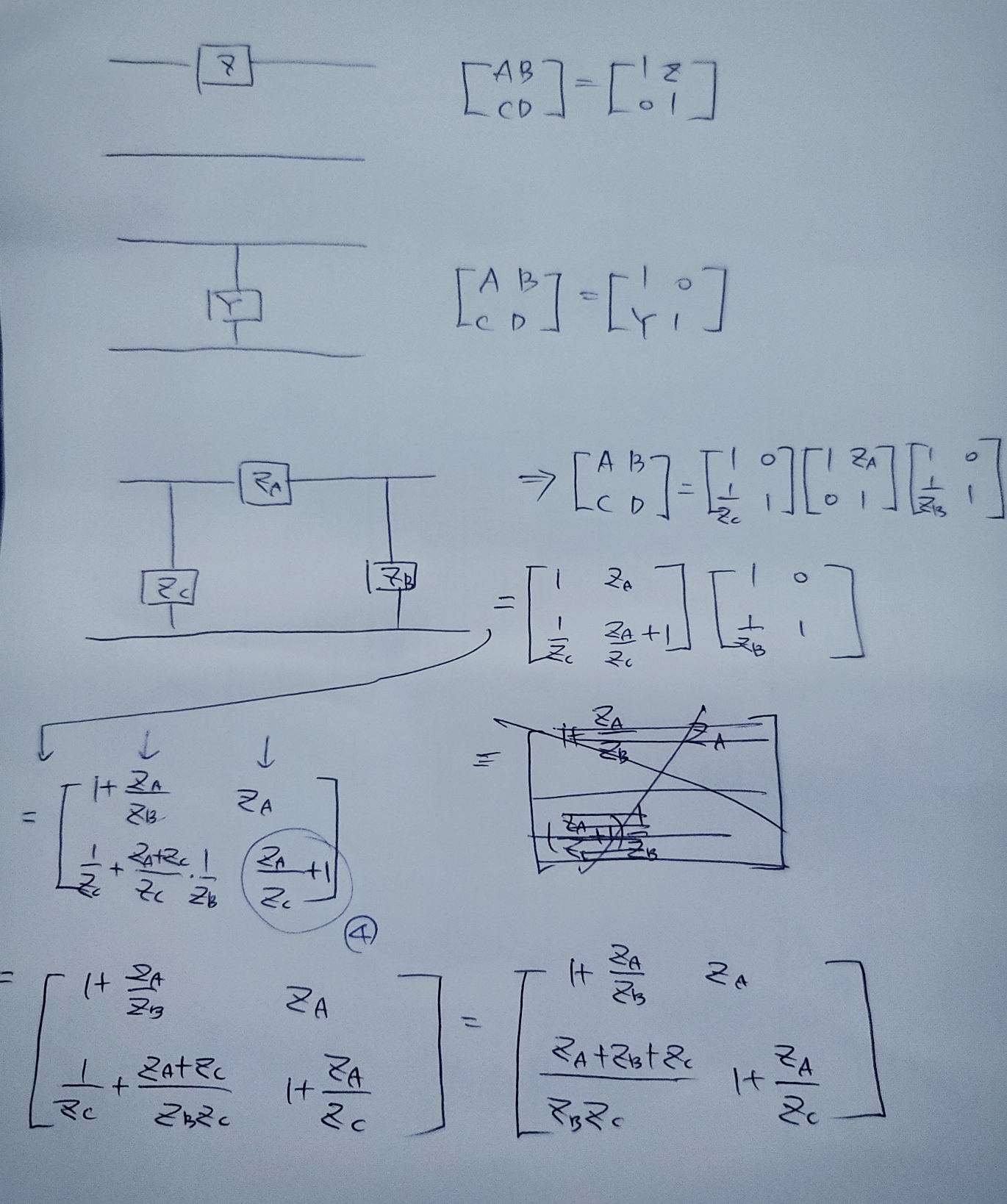

(풀이) 파이형 중거리 선로의 4단자 정수를 구하는 문제 입니다.
여러강사님이나 유튜브, 인터넷 자료를 보면 파이형이나 티형 회로를 암기하는 방법으로 지도를 많이 해주시는데요.
그런 방법들을 숙지하는 것도 좋은 방법이라고 생각됩니다.
저는  이 부분을 외우고 있지는 않아서 정석적으로 풀이해드렸는데요.
예전 기사시험 볼때도 정석적으로 풀었던  기억이 납니다.
이런 계산 문제는 일단 다 문제를 풀고 못 푼 문제를 찍기 전에 계산을 시도합니다.

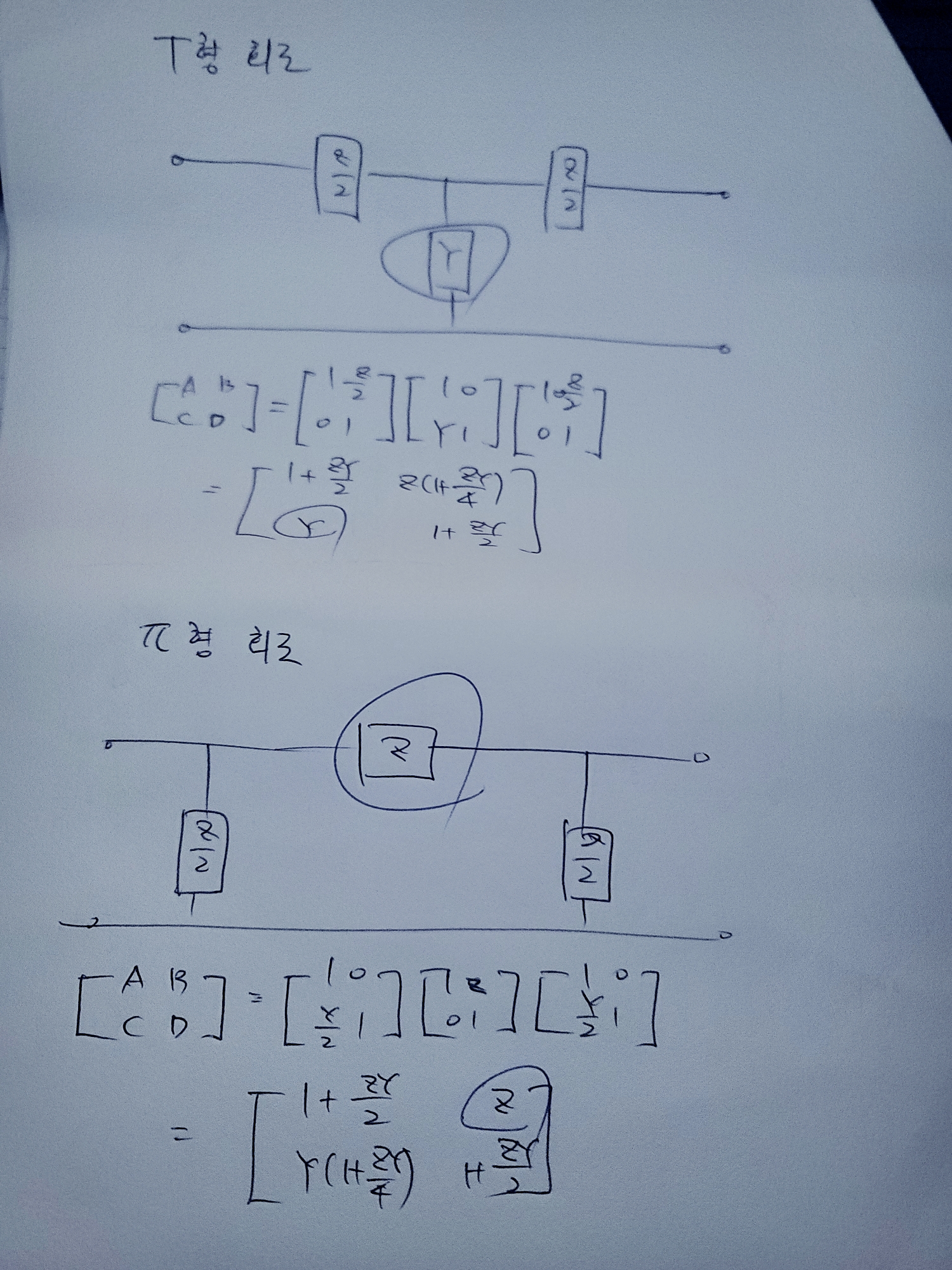

여튼 풀다보면 당연한 내용은 파이형은 경우 상위단 임피던스가 그대로 B의 위치에 간다는 것, 그리고 티형의 경우 티의 중심에 있는 어드미턴스가 C의 위치로 간다는 건데요.
알아두면 불필요한 계산 과정을 조금은 줄일 수 있습니다.
정답은 4번 입니다.
