3. 비정현파 전류가 i(t) = 56sinωt + 20sin2ωt + 30sin(3ωt+30°) + 40sin(4ωt + 60°)로 표현될 때, 왜형률은 약 얼마인가?
① 1.0 ② 0.96 ③ 0.55 ④ 0.11
(풀이) 왜형률을 묻는 문제네요.
왜형률은 기본파에 대해서 고조파성분이 파형에 얼마나 영향을 주느냐를 묻는 건데요.
기본파와 고조파가 섞인 파형을 왜형파라고 하는데요.
왜형률은 파형이 얼마나 일그러져 있나를 나타내는 지표 입니다.
그래서 기준은 기본파의 실효값이고, 왜곡정도는 각 고조파의 실효값의 합을 나타냅니다.
따라서 각 고조파의 실효값의 합을 기본파의 실효값으로 나눈 것이 왜형률이 되겠습니다.

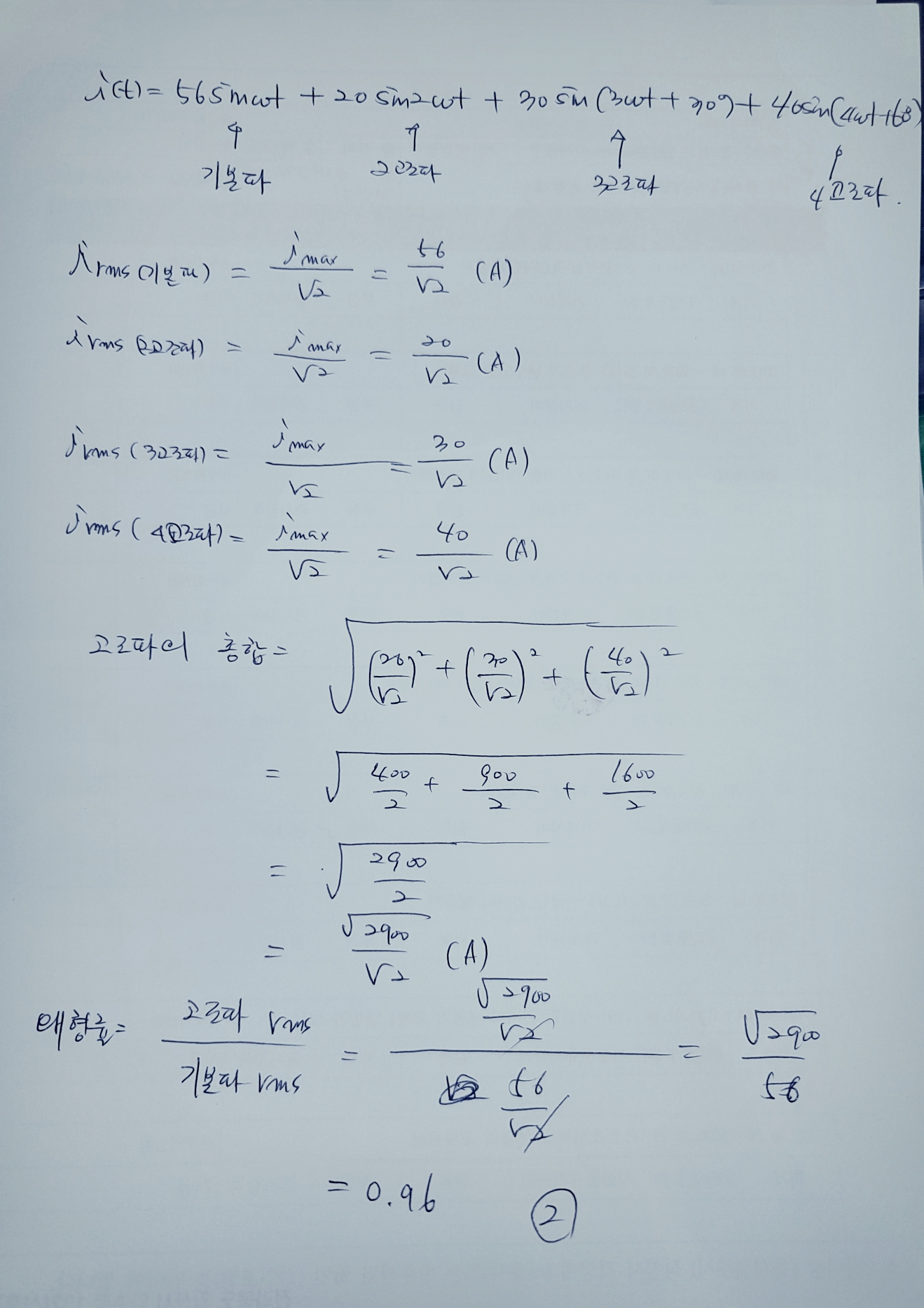

계산을 하게 되면 정답 2번을 찾을 수 있습니다.
