22년 1회 전기설비기술기준 KEC 19번

19. 사무실 건물의 조명설비에 사용되는 백열전등 또는 방전등에 전기를 공급하는 옥내전로의 대지전압은 몇 V 이하인가?
    ① 250 ② 300 ③ 350 ④ 400

(풀이) 대지전압을 묻는 문제네요. 문제를 풀기 위해서 이것 하나만 암기하고 가시지요.
대지전압의 한계(~이하)를 묻는 문제가 나오면 300V 이하를 선택하고 사용전압의 한계(~이하)를 묻는 문제가 나오면 400V이하를 선택하세요. 단, 교통신호등의 사용전압의 한계를 묻는다면 300V를 선택하시면 됩니다.
이 문제에서는 2번이 정답이 되겠습니다.

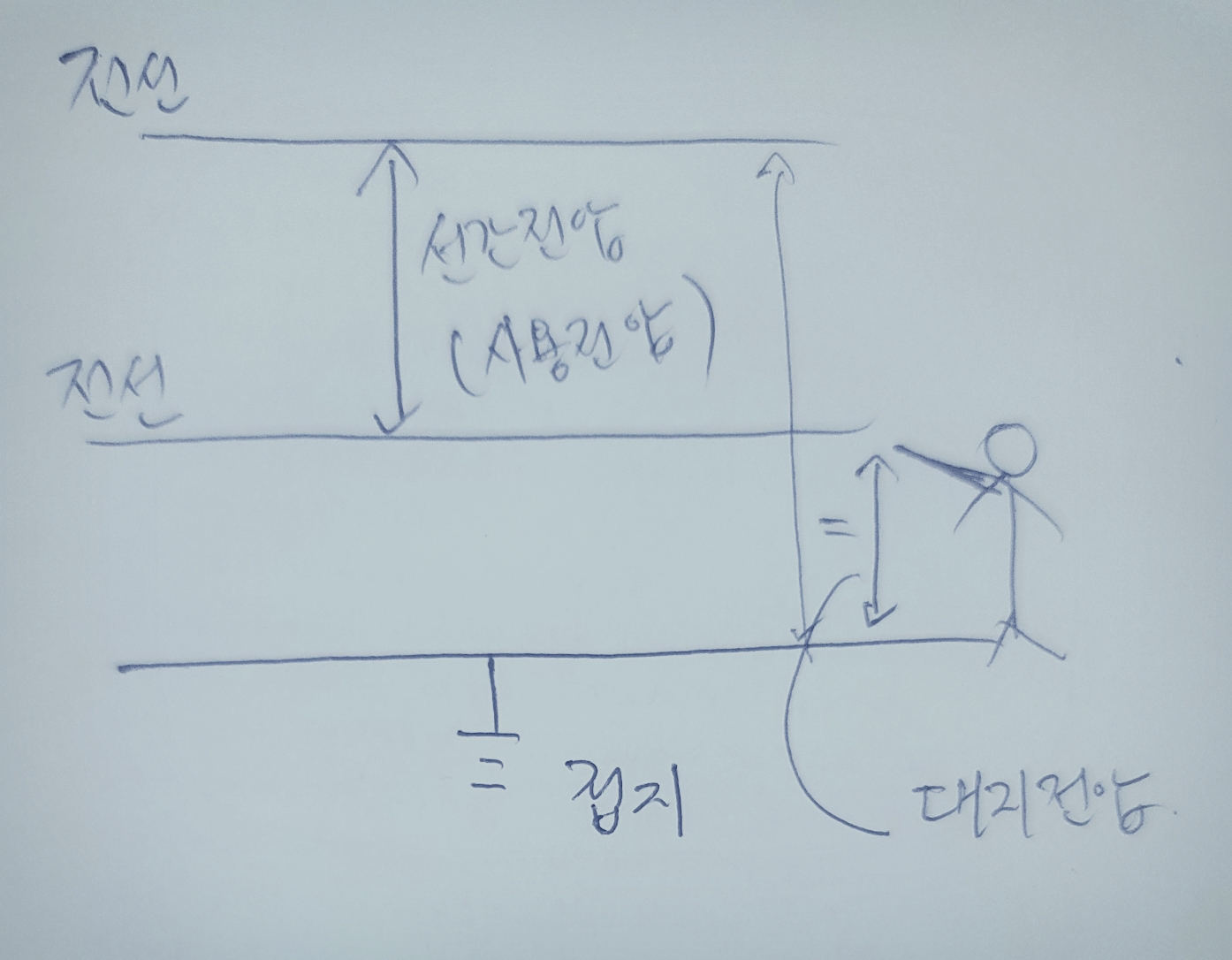

그림  실력이 좋진 않지만, 대지전압이라는 것은 접지로부터 전선까지의 전압을 말하는 것입니다.
Y결선일 경우, 상전압이 되겠습니다. 이것은 안전적인 측면을 강조하면 접촉전압으로 표현할 수도 있겠습니다.
그리고 사용전압은 선간전압으로 보기 편하게 설명드렸습니다.
결선에 따라서 사용전압이나 대지전압은 같을수도 있고 다를수도 있습니다. 일반전으로 사용전압은 대지전압보다 높거나 같게 나타나죠.

231.6 옥내전로의 대지 전압의 제한
1. 백열전등(전기스탠드 및 ｢전기용품 및 생활용품 안전관리법｣의 적용을 받는 장식용의 전등기구를 제외한다. 이하 231.6에서 같다) 또는 방전등(방전관․방전등용 안정기 및 방전관의 점등에 필요한 부속품과 관등회로의 배선을 말하며 전기스탠드 기타 이와 유사한 방전등 기구를 제외한다. 이하 같다)에 전기를 공급하는 옥내(전기사용장소의 옥내의 장소를 말한다. 이하 이
장에서 같다)의 전로(주택의 옥내 전로를 제외한다)의 대지전압은 300 V 이하여야 하며 다음에 따라 시설하여야 한다. 다만, 대지전압 150 V 이하의 전로인 경우에는 다음에 따르지 않을 수 있다.
가. 백열전등 또는 방전등 및 이에 부속하는 전선은 사람이 접촉할 우려가 없도록 시설하여야 한다.
나. 백열전등(기계 장치에 부속하는 것을 제외한다) 또는 방전등용 안정기는 저압의 옥내배선과 직접 접속하여 시설하여야 한다.
다. 백열전등의 전구소켓은 키나 그 밖의 점멸기구가 없는 것이어야 한다.
2. 주택의 옥내전로(전기기계기구내의 전로를 제외한다)의 대지전압은 300 V 이하이어야 하며 다
음 각 호에 따라 시설하여야 한다. 다만, 대지전압 150 V 이하의 전로인 경우에는 다음에 따르지 않을 수 있다.
가. 사용전압은 400 V 이하여야 한다.
나. 주택의 전로 인입구에는 ｢전기용품 및 생활용품 안전관리법｣에 적용을 받는 감전보호용 누전차단기를 시설하여야 한다. 다만, 전로의 전원측에 정격용량이 3 kVA 이하인 절연변압기(1차 전압이 저압이고 2차 전압이 300 V 이하인 것에 한한다)를 사람이 쉽게 접촉할 우려가 없도록 시설하고 또한 그 절연변압기의 부하측 전로를 접지하지 않는 경우에는 예외로 한다.
다. “나”의 누전차단기를 자연재해대책법에 의한 자연재해위험개선지구의 지정 등에서 지정되어진 지구 안의 지하주택에 시설하는 경우에는 침수시 위험의 우려가 없도록 지상에 시설하여야 한다.
라. 전기기계기구 및 옥내의 전선은 사람이 쉽게 접촉할 우려가 없도록 시설하여야 한다. 다만, 전기기계기구로서 사람이 쉽게 접촉할 우려가 있는 부분이 절연성이 있는
재료로 견고하게 제작되어 있는 것 또는 건조한 곳에서 취급하도록 시설된 것 및 142.7의 2의 “아”에 준하여 시설된 것은 예외로 한다.
마. 백열전등의 전구소켓은 키나 그 밖의 점멸기구가 없는 것이어야 한다.
바. 정격 소비 전력 3 kW 이상의 전기기계기구에 전기를 공급하기 위한 전로에는 전용의 개폐기 및 과전류 차단기를 시설하고 그 전로의 옥내배선과 직접 접속하거나 적정 용량의 전용콘센트를 시설하여야 한다.
사. 주택의 옥내를 통과하여 그 주택 이외의 장소에 전기를 공급하기 위한 옥내배선은 사람이 접촉할 우려가 없는 은폐된 장소에 232.11에 준하는 합성수지관 공사
232.12에 준하는 금속관 공사 또는 232.51에 준하는 케이블 공사에 의하여 시설하여야 한다.
아. 주택의 옥내를 통과하여 335.9에 의하여 시설하는 전선로는 사람이 접촉할 우려가 없는 은폐된 장소에 232.11에 준하는 합성수지관 공사 232.12에 준하는 금속관 공사나 232.51 (232.51.3을 제외한다)에 준하는 케이블 공사에 의하여 시설하여야 한다.
3. 주택 이외의 곳의 옥내(여관, 호텔, 다방, 사무소, 공장 등 또는 이와 유사한 곳의 옥내를 말한다. 이하 같다)에 시설하는 가정용 전기기계기구(소형 전동기․전열기․라디오 수신기․전기스탠드․｢전기용품 및 생활용품 안전관리법｣의 적용을 받는 장식용 전등기구 기타의 전기기계기구로서 주로 주택 그 밖에 이와 유사한 곳에서 사용하는 것을 말하며 백열전등과 방전등 을 제외한다. 이하 같다)에 전기를 공급하는 옥내전로의 대지전압은 300 V 이하이어야 하며, 가정용 전기기계기구와 이에 전기를 공급하기 위한 옥내배선과 배선기구(개폐기․차단기․접속기 그 밖에 이와 유사한 기구를 말한다. 이하 같다)를 231.6의 2의 “가”, “다”부터 “마”까지의 규정에 준하여 시설하거나 또는 취급자 이외의 자가 쉽게 접촉할 우려가 없도록 시설하여야 한다.
