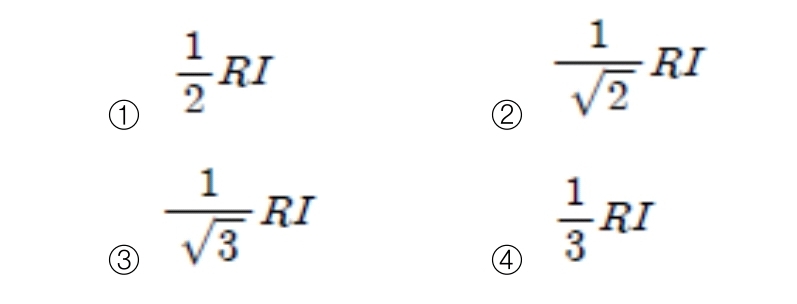

12. 전선의 굵기가 균일하고 부하가 송전단에서 말단까지 균일하게 분포되어 있을 때 배전선 말단에서 전압강하는? (단, 배전선 전체저항 R, 송전단의 부하전류는 I이다.)
(풀이)
배전선 말단에 대한 균일분포부하의 전압강하를 묻는 문제 입니다. 기본적으로 우리가 전압강하라 하면 전류와 저항을 곱한 값이 되는데요. 이것이 균일하게 분포하게 되는 부하이면 전압강하가 절반으로 줄어든다고 합니다.

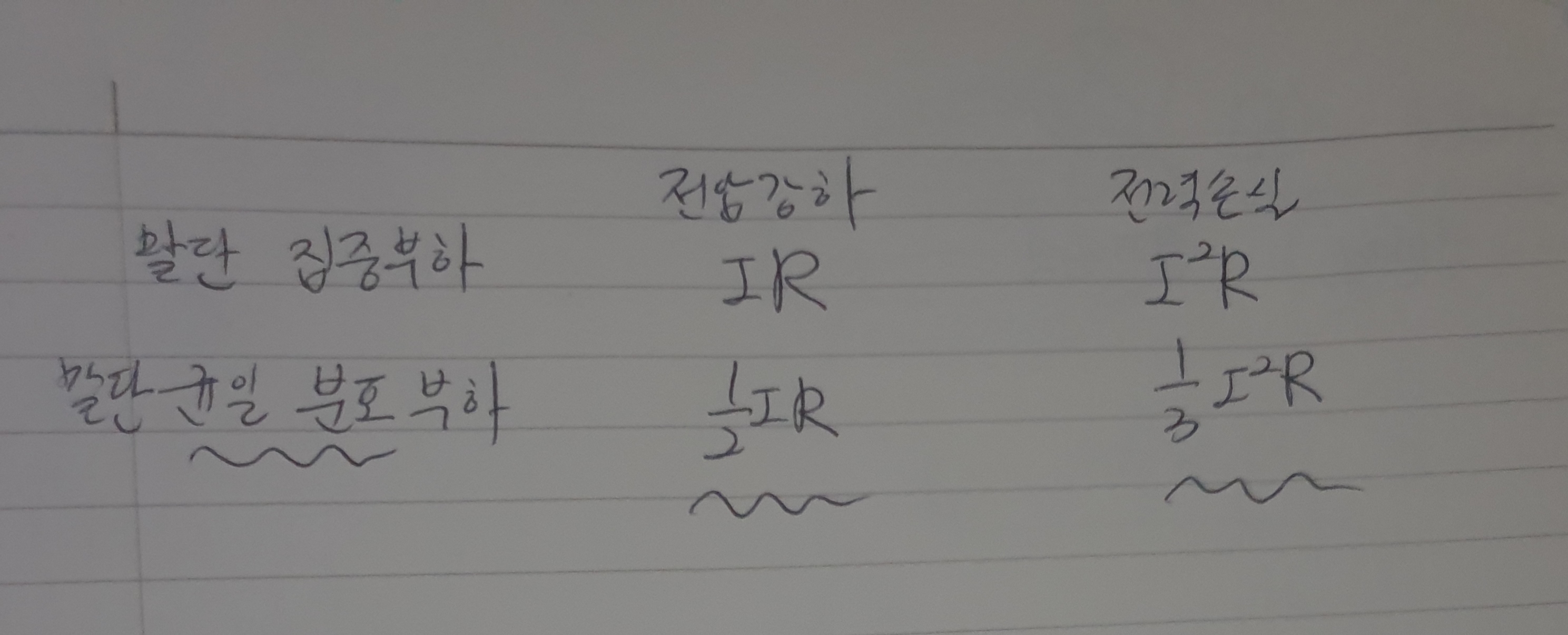

일반적인 말단 집중부하는 아래 그림처럼 계수가 붙지 않은 기본형태인데요. 말단 균일 부하는 전압강하가 1/2, 전력손실이 1/3로 줄어든다고 합니다.
정답은 1번이고, 단답형이니 가볍게 답만 외우셨으면 합니다.
