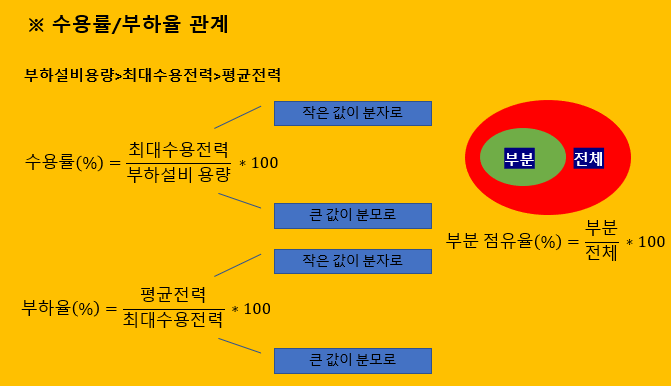

19. 어느 수용가의 부하설비는 전등설비가 500W, 전열설비가 600W, 전동기 설비가 400W, 기타설비가 100W 이다. 이 수용가의 최대수용전력이 1200W이면 수용률은 몇 %인가? ① 55 ② 65 ③ 75 ④ 85 (풀이) 수용률에 대한 문제 입니다. 수용률 외에도 부하율과 부등률도 많이 물어보기 때문에 꼭 익혀두고 가세요. 수용률이란, 부하 설비 용량 대비 최대 수용 전력을 백분율로 나타낸 것 입니다. 부하율은 최대 수용 전력에 대한 평균 전력의 비를 백분율로 나타낸 것 이고요. 그리고 부등률은 합성 최대 수용 전력에 대해 각각의 최대 수용 전력의 합계의 비를 의미합니다. 수용률과 부하율은 %단위를 쓰고 100%보다는 낮게 나옵니다. 반면, 부등률은 무단위이고 항상 1보다 클수밖에 없습니다...

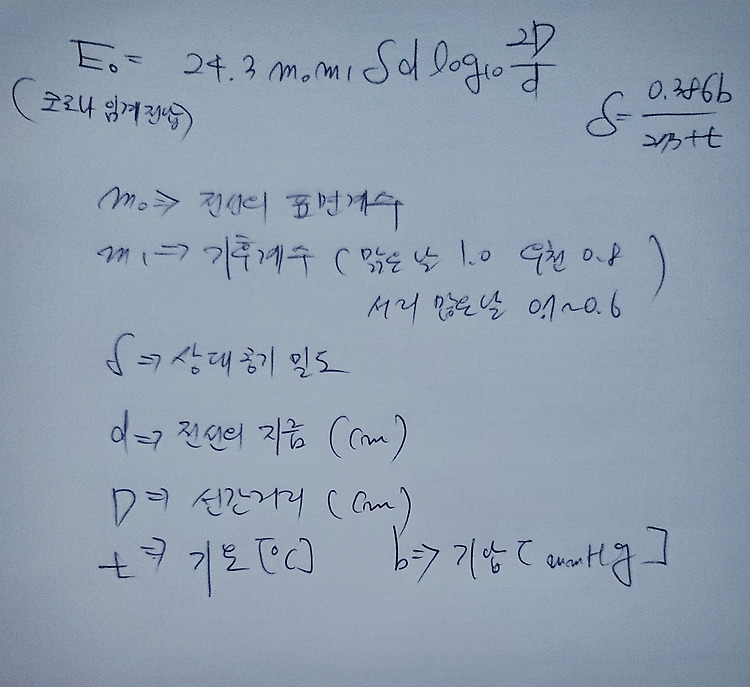

18. 다음 중 송전선로의 코로나 임계전압이 높아지는 경우가 아닌 것은? ① 날씨가 맑다. ② 기압이 높다 ③ 상대공기밀도가 낮다. ④ 전선의 반지름과 선간거리가 크다. (풀이) 이것을 넘으면 코로나가 발생하게 되는 전압인 코로나임계전압은 식이 복잡합니다. 식 자체를 외우는 문제는 나오지 않는다고 보여요. 그러나 각 식의 문자가 의미하는 바를 실기에서 단답으로 물어보는 문제도 있어요. 그와 별개로 이 문제는 상식으로 유추하는 것이 좋은데요. 코로나가 많이 발생할 상황을 찾으면 됩니다. 날씨가 맑으면 아무래도 공기의 절연상태가 좋으니, 비나 눈대비 코로나 발생이 적겠습니다. 기압이 높다는 것은 공기가 압축이 되어 있다는 건데요. 공기가 압축이 되어 있다는 것은 전기적으로 절연이 되어 있는 거예요. 너무 압..

17. 송전선의 특성임피던스는 저항과 누설 컨덕턴스를 무시하면 어떻게 표현되는가? (단, L은 선로의 인덕턴스, C는 선로의 정전용량이다.) (풀이) 특성임피던스는 장거리송전선로 해석에서 나오는 용어 입니다. 기호는 Z0를 쓰고 단위는 옴(ohm)입니다. 이 용어가 와닿기 위해서는 특성임피던스라는 것이 일반 옴의 법칙처럼 Z0=V/I라는 것을 이해해야 되는데요. 장거리송전을 하게되면 RLGC 선로정수 때문에 송전단과 수전단 전압이 다르게 되는데요. 부하나 외란에 의해서 지점마다 전압이나 전류가 완전히 같지는 않아요. 그런데 재미있는 것은 어느 지점에서나 전압과 전류비, 즉 특성임피던스는 같다는 점이예요. 즉, 이 값이 어느 지점에서나 같기 때문에, 이것운 고유한 특성을 지녔다는 의미로 특성임피던스라고 부..

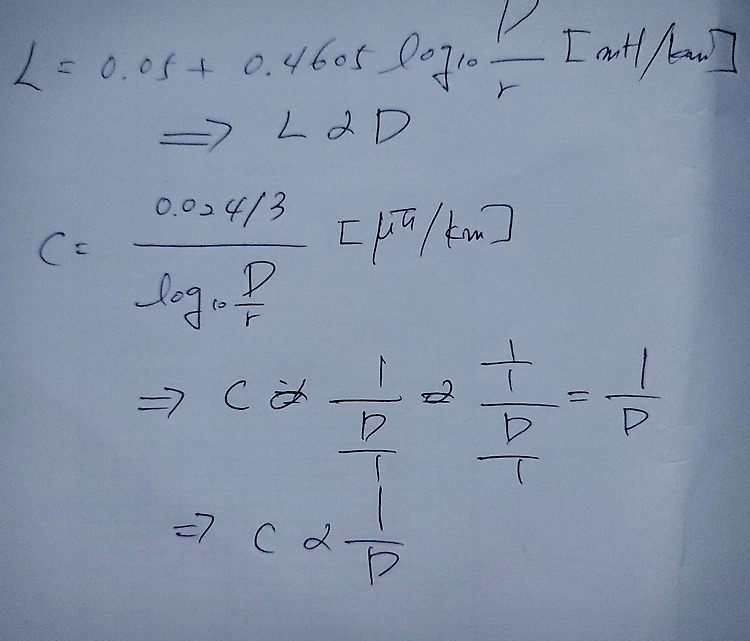

16. 가공선 계통은 지중선 계통보다 인덕턴스 및 정전용량이 어떠한가? ① 인덕턴스, 정전용량이 모두 작다. ② 인덕턴스, 정전용량이 모두 크다. ③ 인덕턴스는 크고, 정전용량은 작다. ④ 인덕턴스는 작고, 정전용량은 크다. (풀이) 가공선과 지중선을 비교해 보겠습니다. 가공선은 공중에 가설되어 있고, 지중선은 땅 아래 설치가 된 것 입니다. 아래 식에서 D는 등가선간거리라고 하는데요. 꼭 외우시지는 않아도 형태는 익숙해지셔야 하세요. 선과 선 사이의 거리를 평균낸 것이라고 보심 됩니다. 그런데, 이 등가선간거리가 가공선이 지중선보다 훨씬 큽니다. 공간적 제약이 아무래도 적으니까 더 크게 시설이 가능한 거예요. 다시 아래 그림으로 돌아와서 인던턱스 L은 등가선가거리와 비례 관계입니다. 즉, 등가선간거리가..

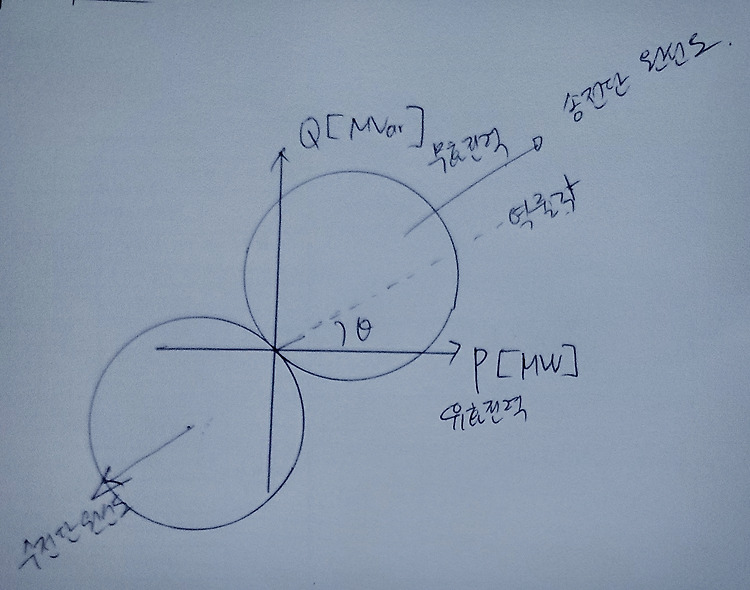

15. 전력 원선도에서는 알 수 없는 것은? ① 송수전할 수 있는 최대전력 ② 선로 손실 ③ 수전단 역률 ④ 코로나손 (풀이) 전력 원선도란, 송전단 전력 Ps와 수전단 전력 Pr을 원의 형태로 그려서 전력계통의 특성을 나타낸 그림이예요. 전력원선도를 그리기 위해서는 A,B,C,D 4단자 정수와 송수전단 전압과 전류를 알아야 합니다. 위의 요소를 통해서 전력, 손실, 역률을 알 수 있으나, 코로나 손은 구하는 별도 공식이 있으나, 코로나 임계전압이나 상대공기 밀도 등 전력원선도에서 확인이 불가한 인자들을 필요로 합니다. 따라서 4번이 되겠습니다. 아래 그림은 전력 원선도 예시입니다. 참고하세요.

14. 같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압강하와 배전효율이 어떻게 되는가? ① 전압강하는 적고, 배전효율은 높다. ② 전압강하는 크고, 배전효율은 낮다. ③ 전압강하는 적고, 배전효율은 낮다. ④ 전압강하는 크고, 배전효율은 높다. (풀이) 사실 이 문제는 아래 표를 이해하시면 더 고난이도의 문제도 풀 수 있는데요. 상식적으로 같은 상에서 선이 늘어나면 전압강하는 줄어들고, 효율이 좋아지게 됩니다. 그리고 단상이 아닌 3상으로 갈수록 선이 많아질수록 장점이 더 많아지게 됩니다. 전압강하는 낮을수록 좋고, 효율은 높을수록 좋기 때문에 정답은 1번이 됩니다. 표넣고 전압강하 효율 유도식 넣기

13. 인터록(interlock)의 기능에 대한 설명으로 옳은 것은?? ① 조작자의 의중에 따라 개폐되어야 한다. ② 차단기가 열려 있어야 단로기를 닫을 수 있다. ③ 차단기가 닫혀 있어야 단로기를 닫을 수 있다. ④ 차단기와 단로기를 별도로 닫고, 열 수 있어야 한다. (풀이) 인터락은 여러 설명이 많지만, 설비의 어떤 특정한 조건을 만들어 주는 장치라고 보시면 됩니다. 용어 그대로 서로 잠근다 라는 말 입니다. 기사실기에서 인터락 시퀀스 회로를 그리는 시험도 있었던 것으로 기억합니다. 단답으로 인터락의 목적은 동시투입방지 라고 나오기도 했고요. 그런데 사실 이 문제는 인터락을 묻기 보다는 차단기와 단로기의 개폐순서를 문제라고 생각됩니다. 차단기는 부하전류의 유무와 관계없이 열고 닫는 것이 가능합니다...

12. 수력발전설비에서 흡출관을 사용하는 목적으로 옳은 것은? ① 압력을 줄이기 위하여 ② 유효낙차를 늘리기 위하여 ③ 속도변동률을 적게 하기 위하여 ④ 물의 유선을 일정하게 하기 위하여 (풀이) 단답형 암기 문제 입니다. 수력발전은 물이 수차를 거치고 발전기를 통해서 전기를 생산하는데요. 이 때, 물에 의해 회전하는 수차의 출구측에 방수로 수면까지 연결하는 관이예요. 이 관을 설치하는 목적은 관을 통해서 낙차를 늘리기 위해서 예요. 수력발전은 물의 위치에너지를 이용하는 건데, 관이 없다면 에너지가 한번 쏟아져서 분산되잖아요. 그래서 에너지를 집중시켜서 최적의 낙차를 유용하게 이용하기 위함입니다. 이 부분은 공부가 부족해서 추후에 보충할 수 있도록 하겠습니다. 정답은 2번 입니다.

11. 전압요소가 필요한 계전기가 아닌 것은? ① 주파수 계전기 ② 동기탈조 계전기 ③ 지락 과전류 계전기 ④ 방향성 지락 과전류 계전기 (풀이) 계전기 측정에 있어서 전압요소가 필요없는 요소를 찾으면 됩니다. 일단 정답은 3번이고, 지락과전류계전기 계전기 번호 64으로 영상전류로 지락을 검출하는 방식 입니다. ZCT와 GR을 조합하여 검출하는 방식입니다. 전류요소만 측정하니까, 정답이 됩니다. 주파수 계전기는 계전기 번호 81번으로 교류 주파수가 일정치보다 높을 경우 동작하는 과주파수 계전기와 일정치보다 낮을 경우 동작하는 저주파수 계전기로 구분됩니다. 전압요소를 이용하여 검출합니다. 동기탈조 계전기는 병렬교류전원들 또는 계통들 간의 동기탈조가 발생하였을 때, 작동하게 됩니다. 병렬로 동기화가 되어야 ..

10. 각 전력계통을 연계선으로 상호 연결하였을 때 장점으로 틀린 것은? ① 건설비 및 운전경비를 절감하므로 경제급전이 용이하다. ② 주파수의 변화가 작아진다. ③ 각 전력계통의 신뢰도가 증가된다. ④ 선로 임피던스가 증가되어 단락전류가 감소된다. (풀이) 각 계통을 연계선으로 연결한다는 것은 병렬운전을 하겠다는 의미입니다. 계통 연계하게 되면 연계선 외 별도의 장비 및 건설비가 필요하지 않으니까, 경제 급전이 가능합니다. 그리고 부하가 많아지다 보니, 주파수의 변동도 낮아지게 됩니다. 전력부하에 문제가 생기면 연계된 곳만 제외하고 유지보수를 진행하면 되니까, 전력공급의 신뢰도도 높아지게 됩니다. 그런데, 병렬로 부하를 연결하면 전체 부하 임피던스는 낮아지게 되고 IS=V/Z에 의해서 단락전류는 상승하게..
