20년 전력공학 3회 16번

16. 정격전압 6600V, Y결선, 3상 발전기의 중성점을 1선 지락 시 지락전류를 100A로 제한하는 저항기로 접지하려고 한다. 저항기의 저항 값은 약 몇 Ω 인가?
① 44 ② 41 ③ 38 ④ 35

(풀이)
지락전류를 통해서 저항기의 저항값을 구하는 문제네요.
Y결선에 중선점에 지락이 발생했다는 것은 상선과 중성선의 전압 즉, 상전압이 걸린다는 의미입니다.
무슨 말이 없으면 전력공학에 나오는 전압의 대부분은 선간전압이예요.
그러니까 정격전압은 선간전압이 될 거구요.
Y결선에서 상전압은 선간전압 대비 루트3배가 작게 됩니다.

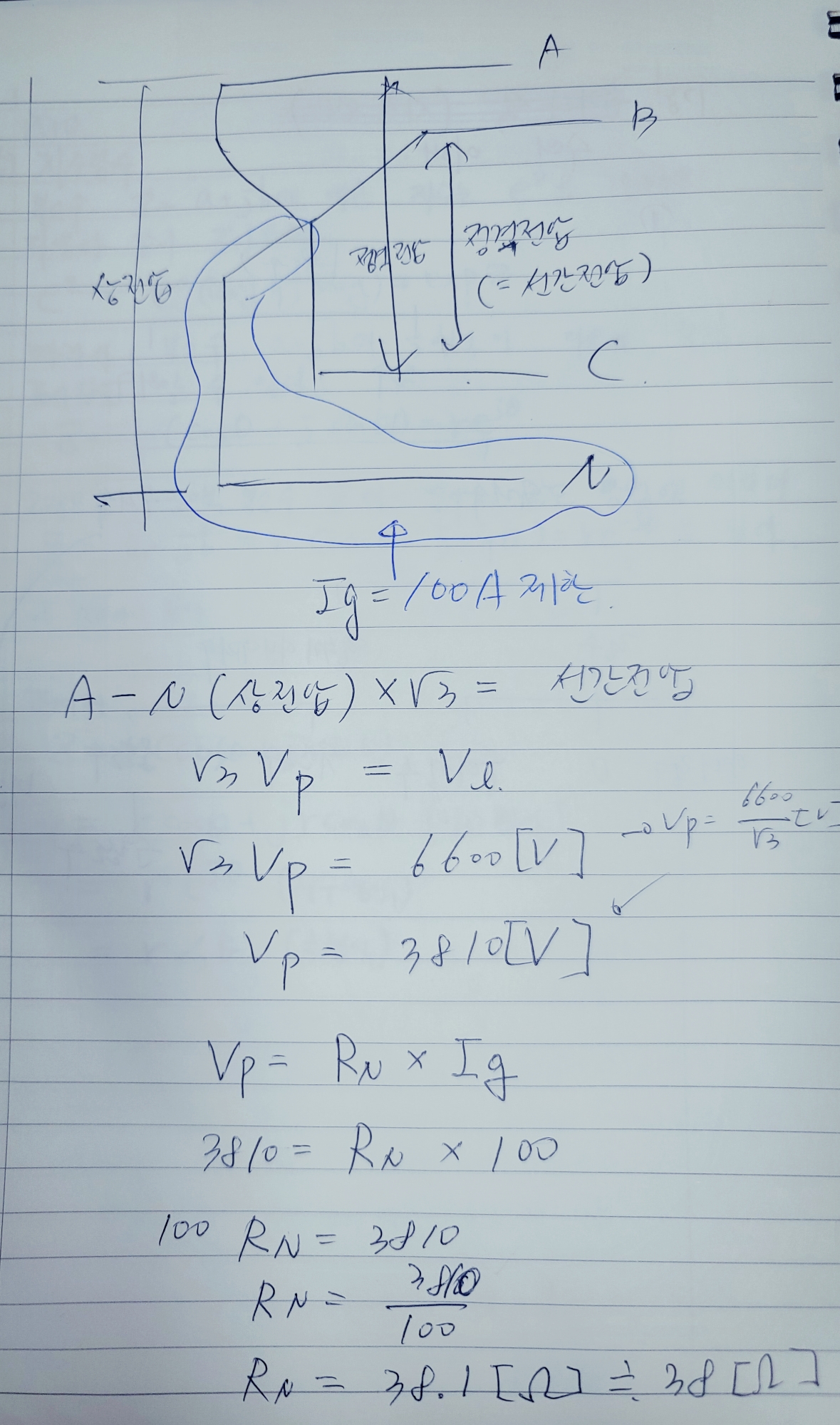

나머지는 아래 그림을 보고 따라와보세요.
정답은 3번이 되겠습니다.
