22년 1회 전기설비기술기준 KEC 13번

13. 조상기에 내부 고장이 생긴 경우, 조상기의 뱅크용량이 몇 kVA 이상일 때 전로로부터 자동 차단하는 장치를 시설하여야 하는가?
    ① 5000 ② 10000 ③ 15000 ④ 20000

(풀이) KEC 351.5 조상설비의 보호장치에 대한 문제 입니다. 표 351.5-1 조상설비의 보호장치를 숙지하셔야 됩니다. 전력용콘덴서나 분로리액터 보다 일반적으로 조상기의 용량이 큰 편입니다. 그래서 정답은 3번을 선택하시면 됩니다.
용어에 대한 이야기를 해보자면 조상설비는 상(위상)을 조절하는 설비입니다.
전력용콘덴서는 지상부하에 대해서 상을 앞으로 당겨주는 진상전류를 공급하는데 사용하고요.
분로리액터는 진상부하에 대해서 상을 뒤로 보내주는 지상전류 공급용 입니다.
조상기는 전동기라고 생각하시면 되는데요.
상황에 따라 진상용 지상용으로 둘다 사용할 수 있습니다.
전력용 콘데서와 분로리액터는 용량이 고정되어 있어서 상을 아주 세심하게 조절하는 것이 어렵지만(이 부분을 '전류 조정이 불연속적'이다 라고 보통 이야기 합니다.)
반면 조상기는 상 조정이 용이합니다.(이 부분을 '전류 조정이 연속적'이다. 라고 말합니다.)

351.5 조상설비의 보호장치

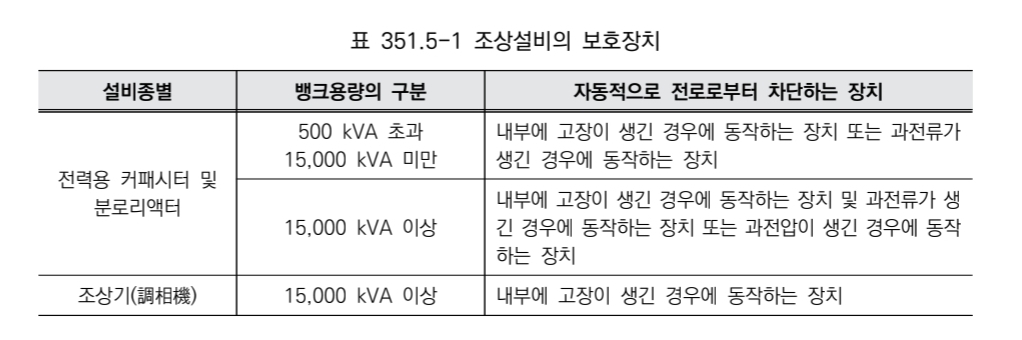

조상설비에는 그 내부에 고장이 생긴 경우에 보호하는 장치를 표 351.5-1과 같이 시설하여야 한다.
