18년 2회 전력공학 3번

3. 동작전류의 크기가 커질수록 동작시간이 짧게 되는 특성을 가진 계전기는?
① 순한시 계전기 ② 정한시 계전기
③ 반한시 계전기 ④ 반한시 정한시 계전기

(풀이)
과전류 계전기의 특성 중 보호 계전기 동작시한 특성에 대한 문제입니다.
순한시에서 순은 깜짝일 순입니다. 엄청빠르게 작동하는 계전기라는 의미로 최소동작전류 이상의 전류가 흐르면 바로 동작하는 계전기입니다. 고속도 계전기라고 합니다.
정한시는 정해놓은 시간에 동작하는 계전기입니다. 즉, 전류가 일정한 값만 넘으면 정해놓은 시간 후에 동작한다는 의미입니다.
반한시는 반대의 의미입니다. 즉 전류가 크면 동작시간이 짧고 전류가 작으면 동작시간이 긴 계전기 입니다.

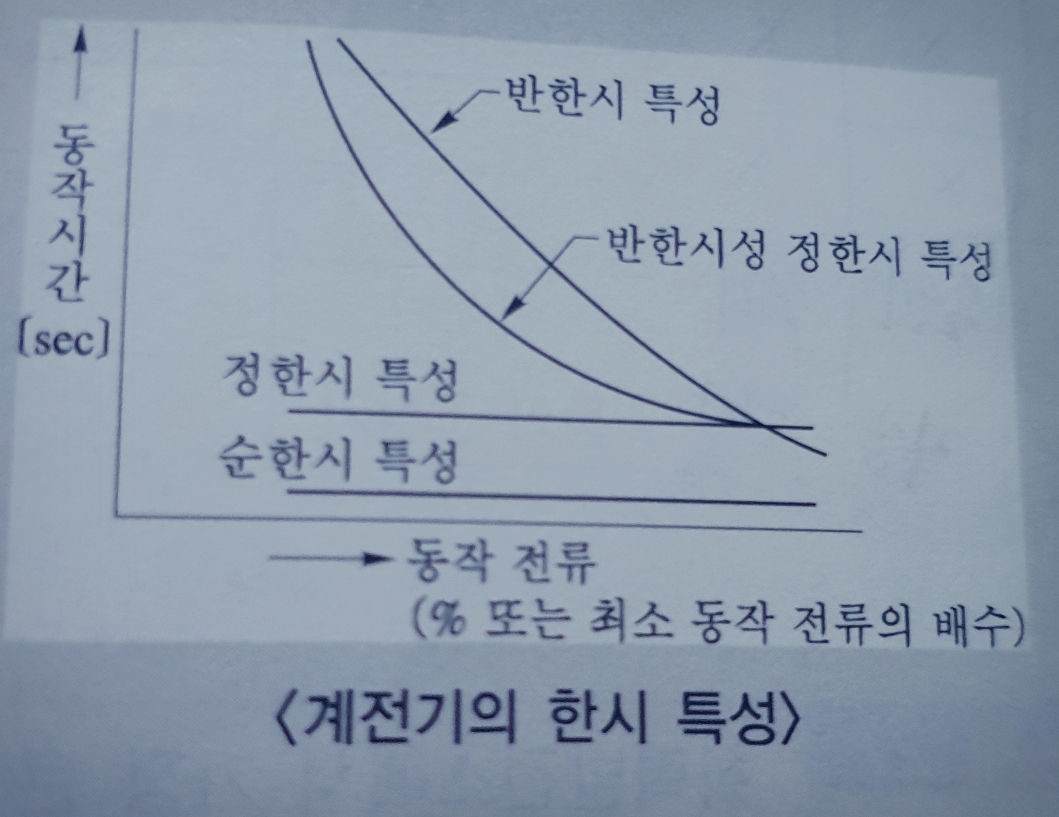

그래프를 묻는 문제라면 반비례 그래프를 찾으시면 됩니다.
마지막으로 반한시 정한시는 동작전류가 적을 때는 반한시와 같이 움직이다가 동작전류가 매우 높아지게 되면 전류의 크기와 무관하게 정한시로 동작하는 계전기 입니다.
개념이나 그래프를 알고 있으면 좋긴하지만, 이러한 문제는 문제에서 답이 나와있는 문제 입니다. 즉, '어떠한 값이 커지는 데 다른 것은 작아지는 반대현상이 나온다'라면 어렵게 생각하시지 말고 상식적으로 ③ 반한시 계전기를 선택하세요.
