7. 그림과 같은 회로의 구동점 임피던스 (Ω)는?

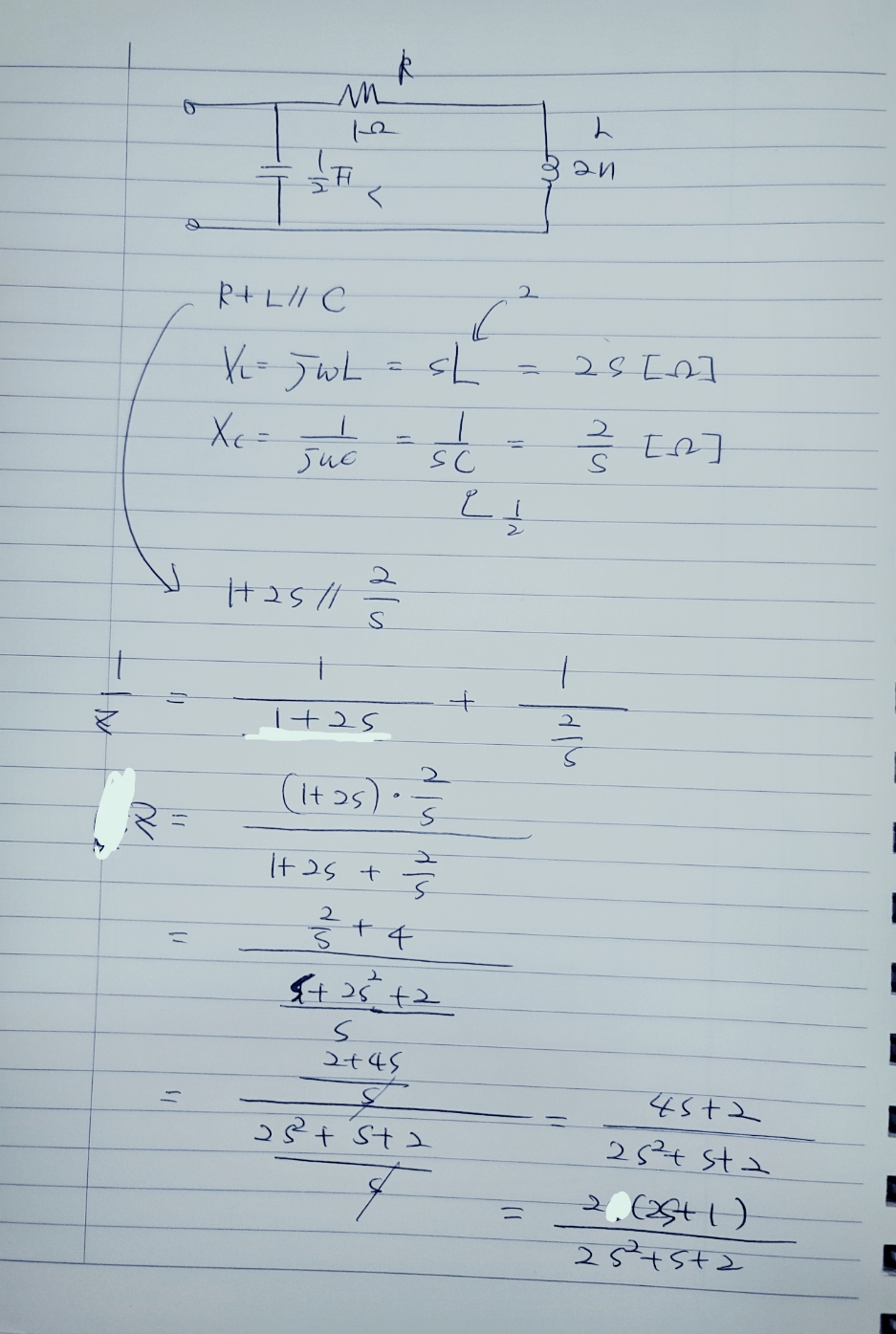

(풀이) 구동점 임피던스를 구하라는 문제네요.
지금 회로긴 저항 1개와 인덕터 1개가 직렬로 연결되었고, 그것과 캐패시터 1개가 병렬로 연결되었습니다.
즉, 이러한 회로에 교류전원을 인가하였을 때, 전체 임피던스를 구하라는 문제네요.
즉, 회로를 구동했을 때, 전체 임피던스를 구하면 되는 거구요. 인덕터나 캐패시터는 교류전원을 인가하였을 때, 저항과 같이 전류의 흐름을 막는 임피던스의 성질로 변한다는 것만 알고 계산하면 답을 구할 수 있습니다.

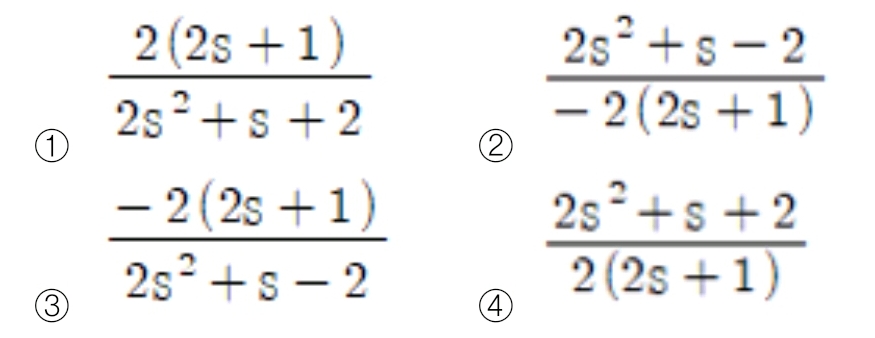

정답은 1번 이네요.
