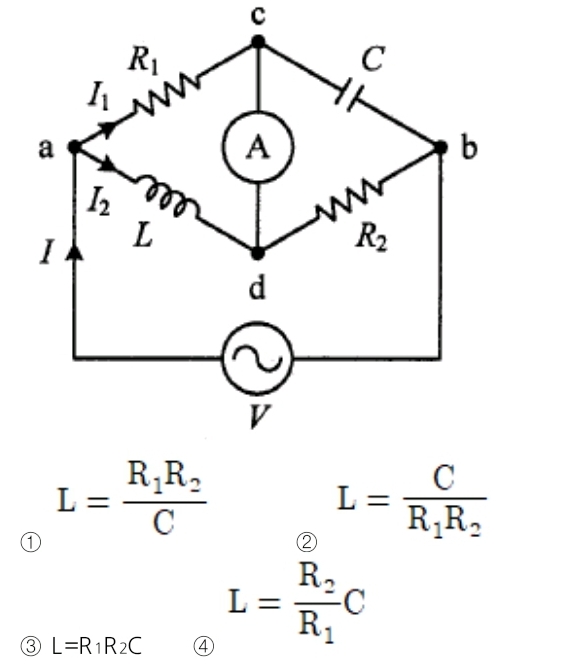

9. 그림의 교류 브리지 회로가 평형이 되는 조건은?
(풀이) 휘스톤 브릿지를 구할 줄 아느냐를 묻는 문제입니다.
휘스톤 브릿지의 c와 d를 나타내는 전류계가 0A이면 회로는 평형되었다고 하며, 양 대각선 임피던스의 곱은 같다라는 것을 알고 있어야 합니다.
양 대각선 임피던스의 곱이 같으면 전류계가 가르키는 값은 0A다라는 것도 알아야 하고요.
그것을 이용하여 풀게 되면 되는데요.
인덕터와 캐패시터가 있기 때문에 이것을 리액터로 바꾼 후 관계를 찾아주시면 됩니다.
정답은 3번 되겠습니다.
