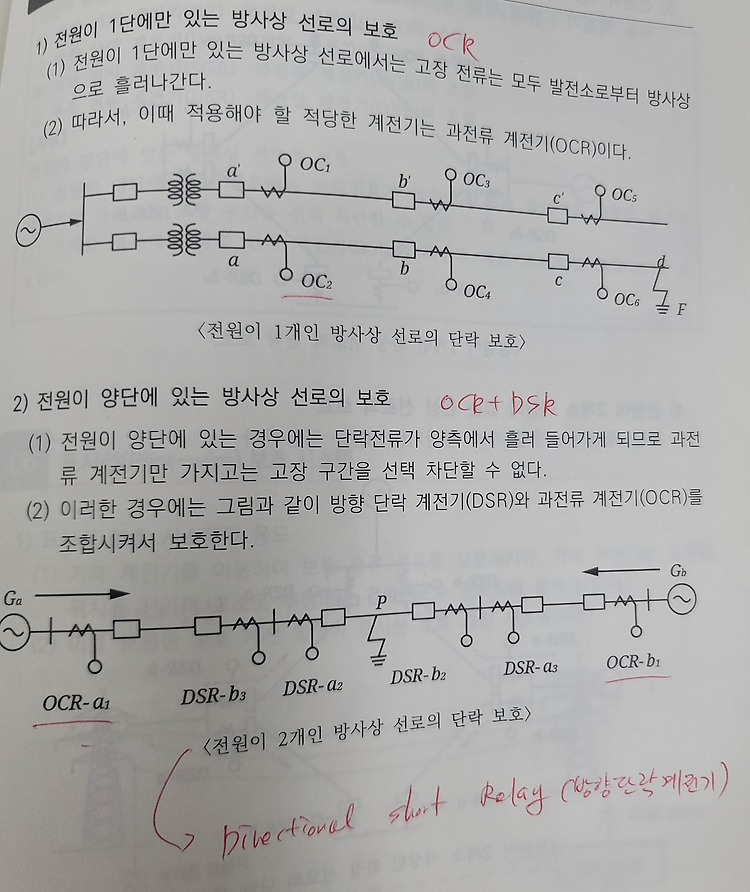

9. 전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전기는? ① 방향거리 계전기 ② 부족전압 계전기 ③ 선택접지 계전기 ④ 부족전류 계전기 (풀이) 이 문제는 송전선로 단락사고 보호에 대한 이해가 필요한 문제인데요. 후에 정리를 하겠지만, 전원이 1개소와 2개소 이상인 환상선로에 쓰는 계전기가 차이가 있습니다. 물론 환상선로 이전에 방사상 방식에 대한 계전기 구성도 아셔야 됩니다. 아래 그림을 보고 방사상 선로와 환상 선로의 모습과 전원에 따라 계전기가 어떻게 달라지는 지 이해하셨으면 합니다. 자주 출제되는 전원이 2개소인 방사상 선로와 환상선로라도 꼭 숙지 하세요. 정답은 1번 입니다. 수정할 것

8. 개폐서지의 이상전압을 감쇄할 목적으로 설치하는 것은? ① 단로기② 차단기 ③ 리액터④ 개폐저항기 (풀이) 개폐서지의 이상전압을 억제하기 위한 대표적인 장치로는 서지흡수기가 있는데요. 이 문제에 서지흡수기가 있었다면, 그것을 선택했겠지만, 이 문제 보기에 없기 때문에 다른 답을 찾았는데요. 일단 정답은 4번 개폐저항기라고 합니다. 문제에서 개폐라는 말이 있으니, 센스로 풀어야 되는 데요. 보통 차단기에 내장 되어 있어어 개폐서지의 전압을 저항을 통해 감압시킬 목적으로 설치된다고 합니다. 단로기는 무부하 개폐장치이고 차단기는 정상전류와 고장 전류를 개폐하는 장치 입니다. 그리고 리액터는 용도에 따라 다르지만, 직렬리액터는 제 5고조파 제거, 소호리액터는 지락사고시 아크소멸, 한류리액터는 단락전류의 제한..

7. 다음 중 그 값이 항상 1 이상인 것은? ① 부등률② 부하율 ③ 수용률④ 전압강하율 (풀이) 변압기 용량산정에 필요한 계수가 수용률, 부하율, 부등률이예요. 전압강하율은 송전을 할 때 보내는 전압이 임피던스나 환경요인으로 인해 수전전압이 낮아지는 비율을 나타낸 겅 이고요. 일단 기본 이해 개념 중 수용률은 설비가 어디까지 전력을 수용할 수 있냐를 나타낸 것 이예요. 그래서 최대전력과 설비용량의 비를 나타냅니다. 수용률이 낮다는 것은 동시 사용부하가 적다는 것이고 크다는 것은 부하를 동시에 사용한다는 것을 의미하죠. 그리고 부하율은 일정기간 동안 부하가 얼마나 변동했는 지 보는 개념 입니다. 평균전력과 최대전력의 비를 나타내는데요. 이 부하율이 크다는 것은 설비이용률이 높고 최대전력과 평균전력의 차가..

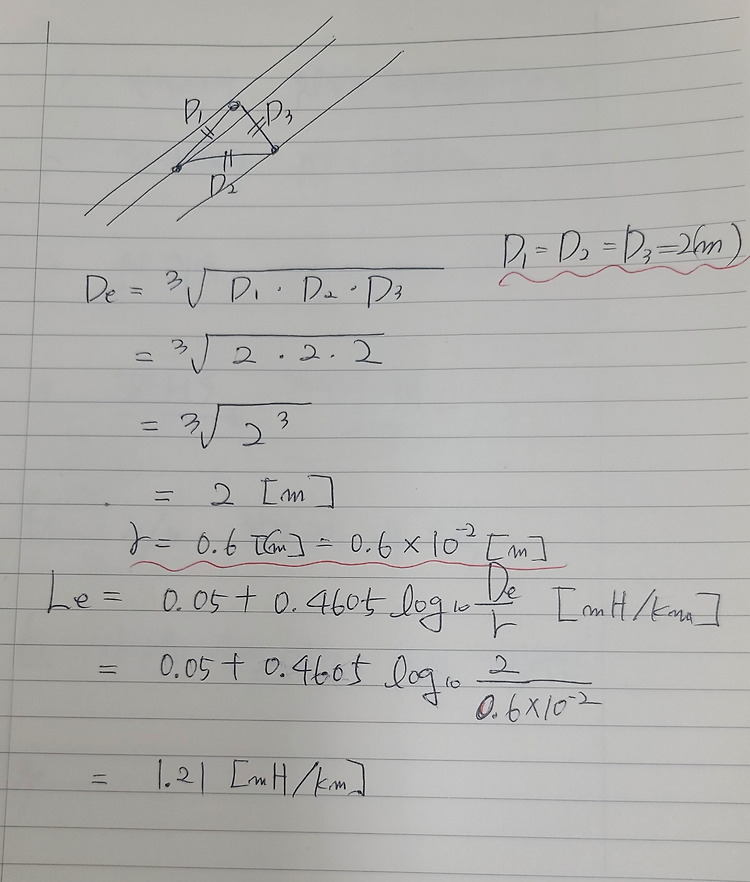

6. 반지름 0.6㎝인 경동선을 사용하는 3상 1회선 송전선에서 선간거리를 2m로 정삼각형 배치할 경우, 각 선의 인덕턴스(mH/km)는 약 얼마인가? ① 0.81② 1.21 ③ 1.51④ 1.81 (풀이) 등가선간 거리 구하는 방법과 인덕턴스를 구하는 방법을 알아야 풀 수 있는 문제 입니다. 정답은 2번 입니다.

5. 다음 중 송전선로의 역섬락을 방지하기 위한 대책으로 가장 알맞은 방법은? ① 가공지선 설치② 피뢰기 설치 ③ 매설지선 설치④ 소호각 설치 (풀이) 섬락이라는 것은 직격뢰로 인한 불꽃 방전현상인데요. 역섬락이라는 것은 불꽃방전 현상이 아래에서 위로, 즉 전선부로 타고 가는 현상 입니다. 가공지선은 가공전선의 직격뢰를 직접적으로 막기 위한 전선이고, 피뢰기는 뇌나 개폐 서지 같은 이상 전압 발생을 대지로 방전시키는 전기설비 입니다. 소호각은 아킹혼이라고도 하는데, 이상전압에 의한 섬락으로 부터 애자련을 보호하고 애자련의 전압분포나 효율 개선을 위한 설비 입니다. 다들 직격뢰에 대한 대응책인데요. 즉, 섬락 보호를 위한 방법들이예요. 역섬락은 매설지선을 설치하면 되는데요. 이것은 철탑다리에 접지선을 연결..

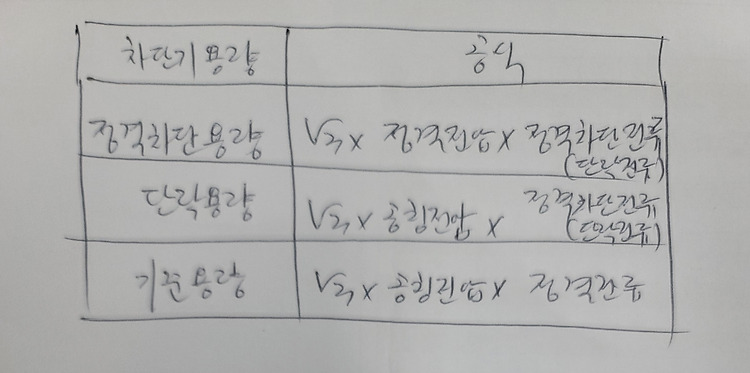

4. 3상용 차단기의 정격 차단용량은? ① 루트3×정격전압×정격차단전류 ② 루트3×정격전압×정격전류 ③ 3×정격전압×정격차단전류 ④ 3×정격전압×정격전류 (풀이) 정격전압은 차단기에 인가될 수 있는 계통의 최고 전압 입니다. 우리가 일반전으로 말하는 220V나 380V는 22.9kV, 154kV 등은 공칭전압이라고 하고 여기에 1.2배를 한 뒤 1.1로 나눠준게 전압이 됩니다. 그러니까 최고 허용전압이라고 보시면 되겠어요. 그런데 보기가 전부다 정격전압을 이야기 했네요. 정격차단용량을 물어봤기 때문에, 정격차단전류를 선택해주심 됩니다. 정격차단전류는 단락전류라고도 하는데요. 그래서 정답은 센스로 1번을 선택해주시면 됩니다. 차단기용량과 관련된 사항은 정격차단용량, 단락용량, 기준용량 아래와 같아요. 참고..

3. 송배전선로의 고장전류 계산에서 영상 임피던스가 필요한 경우는? ① 3상 단락 계산② 선간 단락 계산 ③ 1선 지락 계산④ 3선 단선 계산 (풀이) 사고는 크게 지락사고와 단락사고로 나눌 수 있어요. 대칭좌표법으로 고장을 해석할 경우, 지락사고와 단락사고에 나타나는 대칭성분이 다른데요. 아래와 같이 정리가 가능해요. 1선 지락사고 / 2선 지락사고 : 영상분, 정상분, 역상분 선간 단락사고 : 정상분, 역상분 3상 단락사고: 정상분 그러면 영상분이 들어가는 것은 지락사고만 관련이 있네요. 그래서 정답은 3번 입니다. 이 문제는 다른 것들을 묻는 문제로도 많이 묻기 때문에 정리해 둔 부분을 꼭 숙지하세요.

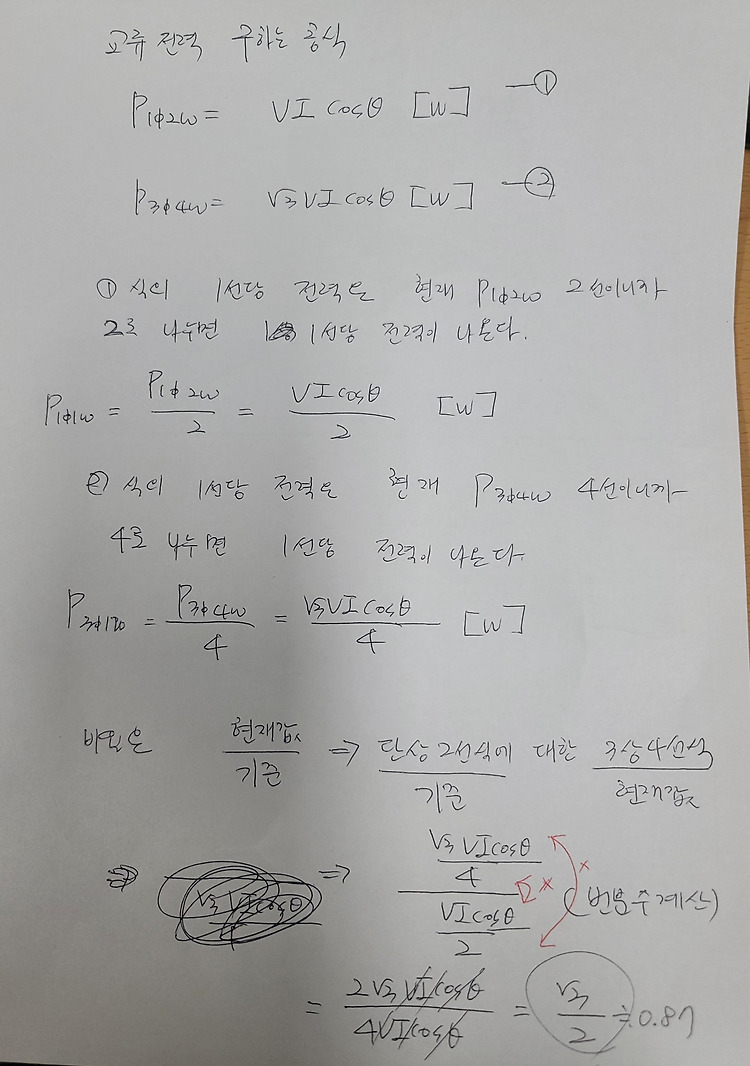

2. 송전전력, 송전거리, 전선로의 전력손실이 일정하고, 같은 재료의 전선을 사용한 경우 단상 2선식에 대한 3상 4선식의 1선당 전력비는 약 얼마인가? (단, 중성선은 외선과 같은 굵기이다.) ① 0.7 ② 0.87 ③ 0.94 ④ 1.15 (풀이) 전력계산식을 알면 쉽게 구할 수 있는 문제입니다. 일단 단상 2선식과 3상 4선식의 모든 조건이 동일하네요. 아래 풀이를 적어놓을테니 차근차근 풀어보세요. 식만 길었지 풀어보면 어려운 문제는 아니고, 나오면 꼭 맞추셔야 되는 문제 입니다. 정답은 4번 입니다.

1. 전력원선도에서 구할 수 없는 것은? ① 송･수전할 수 있는 최대 전력 ② 필요한 전력을 보내기 위한 송･수전단 전압간의 상차각 ③ 선로 손실과 송전 효율 ④ 과도극한전력 (풀이) 전력원선도는 정상상태에서의 송수전 전력, 송수전단 전압 간의 상차각 그리고 선로 손실, 송전효율 조상기 용량, 역률 그리고 정태안정극한전력 등을 구할 수 있어요. 정상상태에서 구하고 싶은 값을 구할 수 있다고 생각하면 되요. 그런데 과도안정극한전력, 코로나 손실, 도전율 등은 구할 수 없어요. 과도 안정극한전력은 선로 이상 시, 전송할 수 있는 최대전력, 즉 비정상 상태에서의 값은 구할 수 없습니다. 그래서 정답은 4번 입니다.

20. 복도체에서 2본의 전선이 서로 충돌하는 것을 방지하기 위하여 2본의 전선 사이에 적당한 간격을 두어 설치하는 것은? ① 아모로드② 댐퍼 ③ 아킹혼④ 스페이서 (풀이) 단답형 문제네요. 아머로드나 댐퍼는 전선의 진동을 억제하는 설비이고 아킹혼은 애자나 전선을 보호하는 설비입니다. 스페이서는 송전선로의 복도체나 다도체에서 전선이 서로 만나 단락사고가 일어나지 않도록 간격을 유지하는 설비입니다. 정답은 4번 스페이서 입니다. 각 설비 사진 추후에 넣기
